Tổng quan
Tendzone MCN - 4611 là nút đám mây tích hợp hệ thống tương tác phân tán đa phương tiện, một thiết bị codec tích hợp, hỗ trợ chuyển đổi thủ công sang nút đám mây mã hóa hoặc giải mã, triển khai hệ thống hỗ trợ cả chế độ triển khai trung tâm và không trung tâm, có thể được chọn theo yêu cầu trong dự án . Khi được sử dụng làm nút mã hóa, nó hỗ trợ thu tín hiệu video 4K @ 60 và mã hóa 4K @ 30; khi được sử dụng làm nút giải mã, nó hỗ trợ giải mã video 4K @ 60 và hiển thị đầu ra video; hỗ trợ các ứng dụng chỗ ngồi KVM và hỗ trợ các ứng dụng ghép nối LED / LCD.
Đặc trưng
Độ phân giải cao, đa chức năng
- Hỗ trợ hiển thị đầu ra độ phân giải 4K @ 60
- Hỗ trợ thu và mã hóa tín hiệu video 4K@30
- Hỗ trợ ứng dụng ghế KVM
Nối thông minh, quản lý thống nhất
- Hỗ trợ hiển thị đồng bộ hình ảnh ghép màn hình LED/LCD
- Hỗ trợ quản lý và điều khiển thống nhất phần mềm nền tảng hệ thống phân tán
- Hỗ trợ hiển thị cửa sổ hình ảnh video, màn hình chéo, chuyển vùng và hiển thị lớp phủ
An toàn và đáng tin cậy
- Chip nội địa, hệ thống nhúng Linux, không có virus
- Hỗ trợ cấp nguồn PoE và dự phòng nguồn điện bên ngoài
- Hỗ trợ sao lưu liên kết quang
Bảo trì dễ dàng
- Thiết kế không quạt và im lặng, sao lưu quang điện tử
- Thiết kế tích hợp, chuyển đổi miễn phí sang mã hóa hoặc giải mã
- Hỗ trợ lắp đặt 2 thiết bị cạnh nhau; hỗ trợ cài đặt tập trung 12 đơn vị

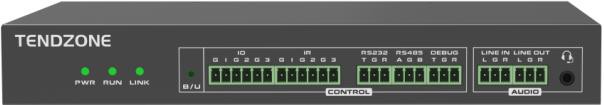

Thông tin bảng điều khiển
(1) Đèn báo nguồn Lưu ý: Luôn sáng khi bật nguồn
(2)Đèn báo hoạt động Lưu ý: Nhấp nháy khi chương trình đang chạy bình thường và luôn sáng khi có bất thường
(3)Chỉ báo kết nối Lưu ý: Nhấp nháy khi kết nối với máy chủ, bất thường khi luôn bật
(4)3 -đường IO
(5)3 -cách IR
(6) Một kênh RS 232
(7) Một RS 485
(8)Cổng gỡ lỗi Lưu ý: Cổng gỡ lỗi, dùng để xác định vấn đề
(9)Đầu vào cân bằng LINE IN
(10)Đầu ra cân bằng LINE OUT
(11)3. Giao diện 5mm Lưu ý: Tích hợp đầu vào và đầu ra

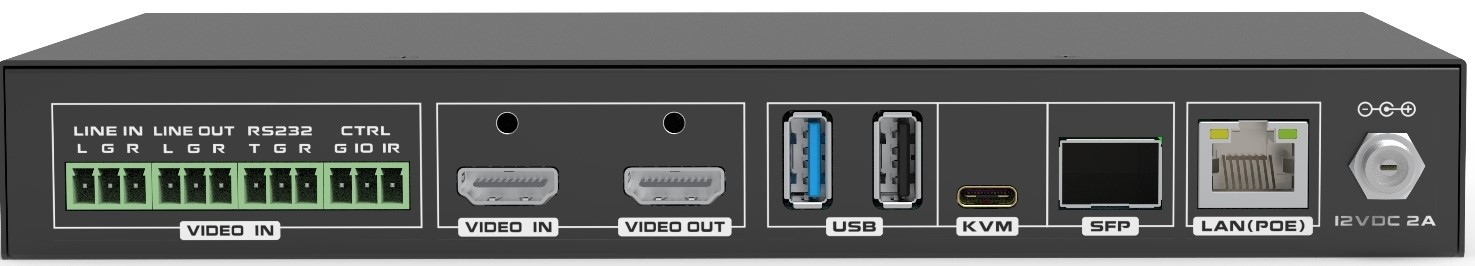

(1)Đầu vào cân bằng LINE IN
(2)Đầu ra cân bằng LINE OUT
(3) Một kênh RS 232
(4) Một IO + một IR
(5)Đầu vào HDMI IN1 (có âm thanh)
(6)Đầu ra HDMI OUT (có âm thanh)
(7)USB3.0 Cổng máy chủ loại A Lưu ý: Kết nối bàn phím và chuột khi nút giải mã KVM
(8)USB2.0 Cổng máy chủ loại A Lưu ý: Kết nối bàn phím và chuột khi nút giải mã KVM
(9)Cổng Type-C (nâng cấp) Lưu ý: Kết nối với máy tính để điều khiển khi sử dụng nút mã hóa KVM
(10)Cổng mạng quang SFP Gigabit
(11)Cổng PoE Gigabit Ethernet Lưu ý: Hỗ trợ cấp nguồn POE
(12)Cổng cấp nguồn DC 12V/2A
Chú phổ biến: Bộ giải mã bộ mã hóa 4k av qua ip, nhà sản xuất, nhà cung cấp, nhà máy sản xuất bộ giải mã bộ mã hóa 4k av qua ip Trung Quốc
THÔNG SỐ KỸ THUẬT
|
Hiệu suất chung |
||
|
Cấu hình phần cứng |
Chip codec tự phát triển trong nước; được phát triển dựa trên hệ thống nhúng Linux, không có sự xâm nhập của virus hoặc Trojan; |
|
|
Bảng điều khiển phía trước |
3 đèn báo trạng thái: PWR, RUN và LINK; |
|
|
Giao diện video |
Đầu vào video HDMI 1 kênh; Đầu ra video HDMI 1 kênh; Hỗ trợ khóa cố định HDMI; |
|
|
Giao diện âm thanh |
1-cách đầu vào/đầu ra của giắc cắm tai nghe 3,5 mm; 2 đầu vào âm thanh LINE cân bằng; 2-đầu ra âm thanh LINE cân bằng theo cách; |
|
|
Giao diện dữ liệu |
{{0}}cách Máy chủ USB 3.0; {{0}}cách Máy chủ USB 2.0; Giao diện 1 type-c, hỗ trợOTG; |
|
|
Giao diện điều khiển |
4 IO; 4 hồng ngoại; 2 RS232; 1 RS485; 1 cổng gỡ lỗi RS232; |
|
|
Giao diện mạng |
Cổng mạng cáp quang 1 1000M bps; 1 1000Cổng Ethernet M bps, hỗ trợ nguồn điện POE; |
|
|
Giao diện nguồn |
1 giao diện nguồn DC, đầu vào 12V/2A; |
|
|
Tiêu thụ điện năng của thiết bị |
Nhỏ hơn hoặc bằng 12 W; |
|
|
Bảo vệ rò rỉ hiện hành |
0.25mA |
|
|
Môi trường làm việc |
Nhiệt độ: 0~45 độ ; Độ ẩm tương đối: 10%-90% RH ; |
|
|
Môi trường lưu trữ |
Nhiệt độ: -20 độ -60 độ ; Độ ẩm tương đối: 5%-90% RH ; |
|
|
Cài đặt |
Hai tủ 1U lắp cạnh nhau; 8 cài đặt tập trung; |
|
|
Kích cỡ |
Kích thước sản phẩm: 220*124*30mm ; Kích thước đóng gói: 540*280*90mm; Trọng lượng tịnh: 0,7kg; Tổng trọng lượng: 2,48kg; |
|
|
Bộ mã hóa |
Bộ giải mã |
|
|
Đầu vào video |
N/A |
Hỗ trợ thu thập đầu vào video 1-kênh 4K @ 60fps, mã hóa video 4K @ 30fps và khả năng tương thích ngược; hỗ trợ độ phân giải mã hóa, tốc độ bit, tốc độ khung hình, định dạng mã hóa, cài đặt kiểm soát tốc độ, phạm vi điều chỉnh tốc độ bit 128Kbps~40Mbps, phạm vi điều chỉnh tốc độ khung hình 5 ~ 60 khung hình; |
|
Đầu ra video |
Hỗ trợ đầu ra và giải mã video 1 -kênh 4K @60 , với khả năng tương thích với độ phân giải giảm xuống; hỗ trợ đầu ra độ phân giải tùy chỉnh; hỗ trợ giải mã video H 264/H265; |
Hỗ trợ đầu ra vòng lặp video 4K @ 30 khung hình/giây của kênh 1-; |
|
Đầu vào âm thanh |
Khi được sử dụng làm nút đầu ra chỗ ngồi KVM, nó hỗ trợ đầu vào âm thanh 1 3.5mm và 1 đầu vào âm thanh LINE; |
Hỗ trợ 1-cách đầu vào giắc cắm tai nghe 3,5 mm; 2-cách đầu vào âm thanh LINE cân bằng; Hỗ trợ mã hóa định dạng âm thanh AAC, G.711a, G.711u, G.722, tốc độ lấy mẫu bit 48KHz 24-; |
|
Đầu ra âm thanh |
Hỗ trợ đầu ra âm thanh LINE cân bằng 2-cách; 1-cách đầu ra giắc cắm tai nghe 3,5 mm ; Hỗ trợ giải mã định dạng âm thanh AAC, G.711a, G.711u, G.722, O PUS, tốc độ lấy mẫu bit 48KHz 24-; |
N/A |
|
Nhận dạng video |
Hỗ trợ nhận dạng tự động mã nhận dạng hiển thị mở rộng EDID; Tương thích với hệ thống P quét liên tục; |
|
|
Truyền thông mạng |
Hỗ trợ giao tiếp xuyên đoạn; Hỗ trợ DH CP lấy địa chỉ IP một cách linh hoạt; Hỗ trợ giao thức RTSP/RTP; Hỗ trợ unicast và multicast; |
|
|
Vận hành và bảo trì thiết bị |
Hỗ trợ lấy thông tin tồn tại của quy trình thiết bị, thông tin sử dụng bộ nhớ, thông tin về thời gian chạy, tỷ lệ chiếm dụng CPU cũng như thông tin vận hành và bảo trì sử dụng ổ đĩa; Hỗ trợ cấu hình trang web; Hỗ trợ cấu hình mạng, nâng cấp thiết bị, khởi động lại, xuất nhật ký, nhập/xuất cấu hình, xóa cấu hình người dùng và khôi phục cài đặt gốc; |
|
|
Phụ đề/Nền |
Hỗ trợ cài đặt nền; Hỗ trợ cài đặt phụ đề; Hỗ trợ hiển thị biểu ngữ; |
|
|
Ứng dụng |
Hỗ trợ ứng dụng đại lý KVM; Hỗ trợ các ứng dụng hiển thị nối; Hỗ trợ ứng dụng đồng bộ hóa video độ phân giải cực cao; |
|
