Tổng quan về hổ phách SL404

Loa hỗ trợ dòng Amber được thiết kế để xây dựng hệ thống mạng thông minh và có đầu vào dự phòng liên kết kép kỹ thuật số và analog. Dòng loa hỗ trợ này sử dụng công nghệ xử lý âm thanh độc quyền của TENDZONE để đạt được âm thanh phát lại tự nhiên và kế thừa chất lượng âm thanh tốt của TENDZONE.

Nó sử dụng giao thức truyền mạng TENDZONE Vailink và thực hiện truyền âm thanh mạng thông qua giao diện mạng RJ45. Nó cũng có giao diện đầu vào XLR-Fanalog, đóng vai trò như một bản sao lưu liên kết để truyền âm thanh mạng, với mức độ ưu tiên mạng và chuyển đổi tự động. Nó cung cấp sự bảo vệ ổn định và an toàn cho các dự án tích hợp lớn.

Đặc trưng

Chức năng cơ bản

Tích hợp xử lý tín hiệu số, sử dụng Rockchip ARM Trung Quốc làm lõi xử lý và quản lý
Bộ khuếch đại công suất kỹ thuật số thông minh hai kênh tích hợp, loa được điều khiển ở chế độ bi-amp
Áp dụng giao thức truyền âm thanh mạng Vailink, nó kết nối liền mạch với nền tảng dịch vụ xử lý thuật toán âm thanh AI. Phần mềm thiết kế nền tảng có thể thiết kế thống nhất việc định tuyến và quản lý tín hiệu, quản lý nhiều thiết bị một cách thống nhất và bật và tắt thiết bị từ xa
2 giao diện mạng Vailink gigabit, hỗ trợ sao lưu dự phòng liên kết kép. Nếu một liên kết bị lỗi, nó sẽ tự động và liên tục chuyển sang liên kết khác
1 giao diện đầu vào analog XLR, tự động chuyển sang liên kết đầu vào analog khi liên kết mạng không thành công

Vận hành vàMsự bảo trìMquản lý

Micrô kiểm tra chuyên nghiệp đa hướng điện tử tích hợp để theo dõi trạng thái phục hồi âm thanh của loa trong thời gian thực
Phần mềm nền tảng có thể giám sát từ xa trạng thái làm việc của loa, bao gồm: dòng điện đầu ra, điện áp đầu ra, nhiệt độ, cảnh báo trạng thái bảo vệ đầu ra, hiển thị trạng thái tắt tiếng kênh mô-đun bộ khuếch đại, cảnh báo giới hạn đầu ra
Nó có chức năng tìm kiếm thiết bị, có thể truy vấn từ xa và để thiết bị hiển thị lời nhắc vị trí
Màn hình LCD màu, có thể hiển thị thông tin và thông số của thiết bị, đồng thời có thể lật trang và xác nhận thông số thông qua bộ mã hóa

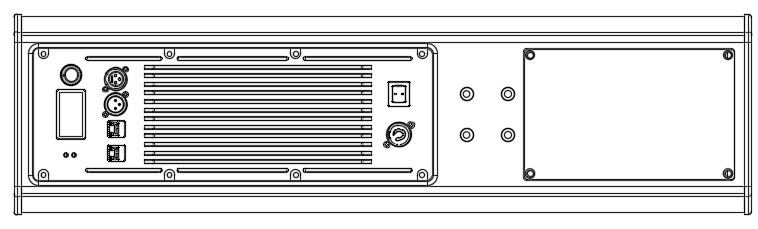

Bảng điều khiển phía sau

751

Chú phổ biến: Loa cột hỗ trợ mạng vailink 4,5', Nhà sản xuất, nhà cung cấp, nhà máy loa cột hỗ trợ mạng vailink 4,5' của Trung Quốc

THÔNG SỐ KỸ THUẬT

Tổng quanThông số
Đơn vị tần số thấp	4x4,5 inch
Đơn vị tần số cao	1 inch
Công suất định mức của loa	230W
SPL tối đa	118dB liên tục, đỉnh 124dB;
Đáp ứng tần số (-10dB)	118Hz% 7b% 7b1% 7d % 7dkHz
Góc phủ sóng	100 độ x 50 độ
Chế độ làm việc	Áp dụng ổ đĩa khuếch đại công suất kép: tần số thấp, tần số cao; xử lý tín hiệu: ARM trong nước
Cài đặt	Giá đỡ, gắn tường, nâng;
Chức năng
Sự liên quan	Giao thức Vailink, 2 RJ45, thích ứng 1000M/100M, quản lý và truyền dẫn liên kết kép, chuyển mạch tự động
Đầu vào tương tự	XLR-F balanced input; maximum input level: 20dBu, dynamic range: >110dBA, đáp ứng tần số: 20Hz-20kHz (±0,2dB)
Đầu ra tương tự	XLR-M balanced output, analog loop-out or processed output; maximum output level: 20dBu, dynamic range: >110dBA, đáp ứng tần số: 20Hz-20kHz (±0,2dB)
Sự quản lý	Được quản lý tập trung bởi nền tảng dịch vụ xử lý thuật toán âm thanh, kết nối liền mạch
Công tắc từ xa	Nền tảng quản lý từ xa switch của thiết bị
Lựa chọn tín hiệu & Sao lưu liên kết	Đầu vào mạng và chế độ, chức năng truyền dự phòng ba liên kết, tự động chuyển sang đầu vào analog khi truyền mạng không thành công
Tình trạng sức khỏe	Micrô kiểm tra chuyên nghiệp đa hướng electret tích hợp, có thể theo dõi trạng thái phục hồi âm thanh của loa trong thời gian thực
Giám sát trạng thái làm việc	Dòng điện đầu ra, điện áp đầu ra, tải, nhiệt độ, cảnh báo trạng thái bảo vệ đầu ra, hiển thị trạng thái tắt tiếng, cảnh báo giới hạn đầu ra
Tìm kiếm thiết bị	Tìm kiếm từ xa, đèn nền thương hiệu loa nhấp nháy
Màn hình hiển thị	1.5-Màn hình LCD inch, có thể hiển thị thông tin và thông số thiết bị, có thể lật trang và xác nhận thông số thông qua bộ mã hóa
Kiểm soát người dùng	Hỗ trợ điều chỉnh âm lượng, tắt tiếng và trang
Các thông số điện và vật lý
Giao diện nguồn	Neutrik PowerCon
Công tắc nguồn	Công tắc loại tàu
Công suất khuếch đại	800W
Loại khuếch đại	Sử dụng công nghệ Class D, hiệu suất chuyển đổi có thể đạt 90%@360 W
Điện áp hoạt động	AC100V % 7b % 7b1% 7d % 7d % 2c50% 2f60Hz
Nhiệt độ hoạt động	0~45 độ
Kích thước (W x H x D)	198mm x 730mm x 246mm
Cân nặng	13kg
