Tổng quan về WeGem 0808D DSP

WebGem 0808D DSP của Tendzone cung cấp nhiều công cụ DSP âm thanh có thể thích ứng được thiết kế đặc biệt cho các nhà tích hợp AV. Nó có tám kênh cho đầu vào và đầu ra âm thanh analog, ngoài ra còn có model 16x16 hỗ trợ mở rộng tín hiệu Dante™, đáp ứng nhu cầu xử lý âm thanh đa dạng. DSP có giao diện người dùng Web dễ sử dụng và hỗ trợ điều khiển hai chiều tiêu chuẩn thông qua RS-232, TCP/IP và GPI, cho phép tích hợp liền mạch với nhiều hệ thống điều khiển của bên thứ ba. Người dùng cũng có thể tạo giao diện điều khiển web tùy chỉnh để quản lý phòng cục bộ hoạt động trên nhiều nền tảng khác nhau như Windows, iOS, macOS và Android. Dòng WebGem của Tendzone kết hợp khả năng xử lý âm thanh ấn tượng với các giải pháp điều khiển linh hoạt, giúp nó trở nên hoàn hảo cho việc tích hợp AV trong các môi trường như phòng hội nghị, cơ sở giáo dục, khách sạn và phòng xử án.

Hiệu suất

Thiết bị này cung cấp 8 kênh đầu vào micrô/đường truyền cân bằng được trang bị công tắc mềm cho nguồn ảo 48V.
Nó được thiết kế với 8 đầu ra dòng cân bằng và cung cấp khả năng tương thích âm thanh mạng Dante 16x16 với AES67.
Tận hưởng chất lượng âm thanh vượt trội ở tần số 48 kHz và độ phân giải 24-bit.
Phần tiền khuếch đại bao gồm tối ưu hóa độ lợi với các cài đặt ở 0dB, 10dB, 20dB, 30dB và 40dB, đáp ứng cả mức MIC và LINE.
Có giao diện âm thanh USB2.0 để ghi và phát lại bằng ổ USB.
Giao diện card âm thanh USB-B hỗ trợ âm thanh 2×2 và có thể kết nối với nhiều thiết bị khác nhau trên Windows, iOS, Android và HarmonyOS để truyền âm thanh hai chiều.
Thiết bị này tích hợp tính năng Khử tiếng vang thích ứng (AEC), giúp loại bỏ nhanh chóng tiếng vang phát sinh trong hội nghị truyền hình.
Ngoài ra, tính năng Khử phản hồi thích ứng (AFC) áp dụng các thuật toán nâng cao cho từng micrô để ngăn chặn phản hồi hiệu quả.
Điều khiển khuếch đại tự động tích hợp (AGC) duy trì âm lượng đầu ra ổn định, bất kể loa ở gần micrô.
Chức năng Ducker thông minh giúp giảm mức nhạc nền dễ dàng, tập trung vào giọng hát.
Bộ giới hạn chủ động phản hồi ngay lập tức, đảm bảo bảo vệ cho thiết bị hạ lưu.
Hệ thống có tính năng trộn tự động chia sẻ khuếch đại (AM) và trộn tự động dựa trên ngưỡng (GAM) để dễ dàng giám sát nhiều micrô.
Người dùng có thể xác định phạm vi cho mức đầu vào và đầu ra, đặt giá trị tối đa và tối thiểu để có khả năng sử dụng tốt hơn.
Hệ thống này bao gồm giao diện điều khiển phần mềm đồ họa thân thiện với người dùng được cấu trúc trên kiến trúc B/S, cho phép điều chỉnh thông qua trình duyệt bằng tiếng Anh hoặc tiếng Trung.
Giao diện người dùng có thể được tùy chỉnh và hoạt động hiệu quả trên nhiều nền tảng bao gồm Android, iPad, Windows, HarmonyOS và KylinOS.
Màn hình LCD màu 1.{1}}inch cung cấp thông tin có giá trị như tên thiết bị, địa chỉ IP, mức đầu vào/đầu ra, trạng thái tắt tiếng, cảnh hiện tại và phiên bản phần mềm.
Nó có 8 giao diện GPIO có thể cấu hình, có thể được chỉ định làm đầu vào hoặc đầu ra thông qua phần mềm.
Thiết kế mở cho phép các giao thức điều khiển của bên thứ ba sử dụng UDP hoặc RS-232 để quản lý và điều khiển thiết bị.

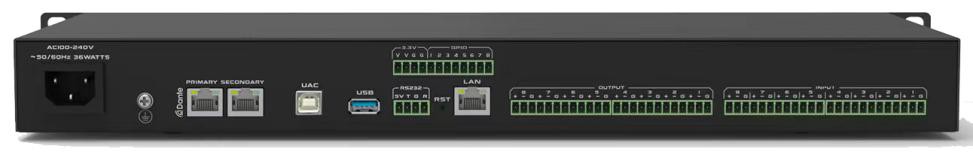

Bảng điều khiển phía sau

701

Chú phổ biến: Bộ xử lý âm thanh dante dựa trên web 8x8, nhà sản xuất, nhà cung cấp, nhà máy bộ xử lý âm thanh dante dựa trên web 8x8 của Trung Quốc

THÔNG SỐ KỸ THUẬT

Hiệu suất chung
Đáp ứng tần số (A/D/A)	20Hz-20kHz (±0,5dB)
Tốc độ lấy mẫu	48kHz, 24bit
Dải động (A/D/A)	>Tăng 110dB,trọng số A(20Hz-20kHz@0dB)
THD	Nhỏ hơn hoặc bằng 0.005%@1kHz,+4dBu
Độ trễ (A/D/A)	5,8 mS, đầu vào được chuyển đến đầu ra
Tầng tiếng ồn (Trọng số A)	Nhỏ hơn hoặc bằng -90dBu
Nhiễu xuyên âm	Nhỏ hơn hoặc bằng -105dB@+20dBu,1kHz
Tỷ lệ S/N	>Tăng 110dB,trọng số A(20Hz-20kHz@0dB)
Cách ly kênh	Nhỏ hơn hoặc bằng -105dB@+20dBu,1kHz
Số đặt trước	50
Đầu vào âm thanh/đầu ra
Người mẫu	WebGem 0808D
Đầu nối	Khối đầu cuối 3,81 mm
Số lượng kênh analog	8 trong 8 ra
Số lượng kênh Dante	16 trong 16 ra
Sức mạnh ảo	DC 48% c2% b16V % 2c10mA
Trở kháng đầu vào	Cân bằng 2KΩ
Trở kháng đầu ra	Cân bằng 200Ω
Mức đầu vào tối đa	20dBu
Mức đầu ra tối đa	20dBu
Tăng đầu vào tối đa	40dB
Bảng điều khiển phía trước
Đèn báo	Nguồn/CHẠY/LIÊN KẾT
Màn hình hiển thị	Màn hình LCD màu 1,8" Hiển thị tên thiết bị, địa chỉ IP, mức đầu vào/đầu ra và trạng thái tắt tiếng, cảnh hiện tại, phiên bản phần mềm
Nút chọn	Một nút ấn để xoay
Bảng điều khiển phía sau
UAC(Âm thanh hai chiều USB)	Card âm thanh 2x2, tốc độ lấy mẫu 48kHz,16bit, loại giao diện USB-B, giao thức truyền dữ liệu USB2.0;
USB	Loại giao diện là USB-A và giao thức truyền dữ liệu là USB2.0. Hỗ trợ ghi và phát lại, có thể phát các tệp âm thanh định dạng MP3/WAV, hỗ trợ đĩa U định dạng FAT32, định dạng tệp ghi WAV
Dante TIỂU HỌC & TRUNG HỌC	/ 2X1000MRJ-45; 16x16;Hỗ trợ dự phòng, chế độ chuyển mạch;
RS232	Thiết bị đầu cuối Phoenix 4pin 3.81
GPIO	8ch, đầu vào và đầu ra tùy chỉnh, thiết bị đầu cuối Phoenix 12pin 3.81
LAN(Cổng mạng TCP/IP)	Ethernet 10% 2f100% 2f1000MB RJ45
Thông số điện và vật lý
Nguồn điện	AC100-240V±10%,50/60Hz
Tiêu thụ điện năng	36W
Nhiệt độ hoạt động	0 độ -45 độ
Độ ẩm tương đối	30%-70％R.H.
Kích thước	484mm * 280mm * 44mm
Kích thước gói	570mmx410mmx135mm
Trọng lượng tịnh	3,1kg
Trọng lượng vận chuyển	3,6kg
