Tổng quan về WeGem 1616 DSP

Tendzone WebGem 1616 DSP cung cấp một loạt các công cụ DSP âm thanh có thể thích ứng được thiết kế riêng cho các nhà tích hợp AV. DSP này có 16 đầu vào và đầu ra âm thanh analog, đáp ứng nhiều yêu cầu xử lý âm thanh. Với Web-UI trực quan của Tendzone, DSP cho phép điều khiển hai chiều tiêu chuẩn bằng cách sử dụng RS-232, TCP/IP và GPI, đảm bảo khả năng tương thích với nhiều hệ thống điều khiển phổ biến của bên thứ ba. Để quản lý tại chỗ, người dùng có thể thiết kế giao diện điều khiển web được cá nhân hóa hoạt động trên nhiều nền tảng, chẳng hạn như Windows, iOS, macOS và Android. Dòng Tendzone WebGem kết hợp chức năng xử lý âm thanh mạnh mẽ với các tùy chọn điều khiển linh hoạt, khiến nó trở thành lựa chọn tuyệt vời cho các dự án tích hợp AV ở những nơi như phòng hội nghị, cơ sở giáo dục, khách sạn và phòng xử án.

Đặc trưng

Thiết bị có 16 đầu vào micrô/đường truyền cân bằng với công tắc mềm nguồn ảo 48V.
Trải nghiệm chất lượng âm thanh vượt trội ở 48kHz/24bit.
Mức khuếch đại tiền khuếch đại được tối ưu hóa cung cấp nhiều điều chỉnh ở 0dB, 10dB, 20dB, 30dB và 40dB, giúp nó phù hợp với cả cấp độ MIC và LINE.
Nó bao gồm giao diện âm thanh USB2.0 để ghi và phát lại qua ổ USB.
Giao diện card âm thanh USB-B hỗ trợ truyền âm thanh 2×2, tương thích với các thiết bị chạy Windows, iOS, Android và HarmonyOS.
Tính năng Khử tiếng vang thích ứng (AEC) loại bỏ tiếng vọng một cách hiệu quả trong các hội nghị truyền hình.
Khử phản hồi thích ứng (AFC) sử dụng thuật toán kỹ thuật số dấu phẩy động tốc độ cao để ngăn chặn phản hồi trên từng kênh micrô.
Điều khiển khuếch đại tự động (AGC) đảm bảo âm lượng đầu ra ổn định bất kể khoảng cách từ loa đến micrô, mang lại lợi ích cho khán giả.
Tính năng Ducker thông minh cho phép dễ dàng loại bỏ nhạc nền, làm nổi bật sự rõ ràng của giọng hát.
Bộ giới hạn phản hồi tức thời bảo vệ thiết bị hạ lưu một cách hiệu quả.
Chia sẻ khuếch đại Trộn tự động (AM) và Trộn tự động dựa trên ngưỡng (GAM) giúp đơn giản hóa việc quản lý nhiều kết hợp micrô.
Phạm vi kiểm soát mức đầu vào và đầu ra có thể được đặt, giới hạn giá trị tối đa và tối thiểu để nâng cao khả năng sử dụng hệ thống.
Giao diện điều khiển phần mềm đồ họa trực quan dựa trên kiến trúc B/S, cho phép điều chỉnh tham số thông qua trình duyệt có hỗ trợ cả tiếng Anh và tiếng Trung.
Người dùng có thể tùy chỉnh giao diện, tương thích đa nền tảng với nhiều hệ điều hành khác nhau, bao gồm Android, iPad, Windows, HarmonyOS và KylinOS.
Màn hình LCD màu 1.{1}}inch hiển thị tên thiết bị, địa chỉ IP, mức đầu vào/đầu ra, trạng thái tắt tiếng, cảnh hiện tại và phiên bản phần mềm.
Có 8 giao diện GPIO có thể cấu hình có thể được thiết lập thông qua phần mềm cho đầu vào hoặc đầu ra.
Thiết bị hỗ trợ các giao thức điều khiển của bên thứ ba, cho phép quản lý và điều khiển thông qua UDP hoặc RS-232.

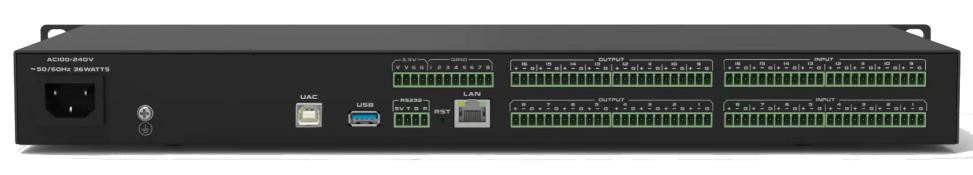

Bảng điều khiển phía sau

607

Chú phổ biến: Bộ xử lý âm thanh dựa trên web 16x16, nhà sản xuất, nhà cung cấp, nhà máy bộ xử lý âm thanh dựa trên web 16x16 của Trung Quốc

THÔNG SỐ KỸ THUẬT

Hiệu suất chung
Đáp ứng tần số (A/D/A)	20Hz-20kHz (±0,5dB)
Tốc độ lấy mẫu	48kHz, 24bit
Dải động (A/D/A)	>Tăng 110dB,trọng số A(20Hz-20kHz@0dB)
THD	Nhỏ hơn hoặc bằng 0.005%@1kHz,+4dBu
Độ trễ (A/D/A)	5,8 mS, đầu vào được chuyển đến đầu ra
Tầng tiếng ồn (Trọng số A)	Nhỏ hơn hoặc bằng -90dBu
Nhiễu xuyên âm	Nhỏ hơn hoặc bằng -105dB@+20dBu,1kHz
Tỷ lệ S/N	>Tăng 110dB,trọng số A(20Hz-20kHz@0dB)
Cách ly kênh	Nhỏ hơn hoặc bằng -105dB@+20dBu,1kHz
Số đặt trước	50
Đầu vào/Đầu ra âm thanh
Người mẫu	WebGem 1616
Đầu nối	Khối đầu cuối 3,81 mm
Số lượng kênh analog	16in16out
Sức mạnh ảo	DC 48±6V,10mA
Trở kháng đầu vào	Cân bằng 2KΩ
Trở kháng đầu ra	Cân bằng 200Ω
Mức đầu vào tối đa	20dBu
Mức đầu ra tối đa	20dBu
Tăng đầu vào tối đa	40dB
Bảng điều khiển phía trước
Đèn báo	Nguồn/CHẠY/LIÊN KẾT
Màn hình hiển thị	Màn hình LCD màu 1,8" Hiển thị tên thiết bị, địa chỉ IP, mức đầu vào/đầu ra và trạng thái tắt tiếng, cảnh hiện tại, phiên bản phần mềm
Nút chọn	Một nút ấn để xoay
Bảng điều khiển phía sau
UAC(Âm thanh hai chiều USB)	Card âm thanh 2x2, tốc độ lấy mẫu 48kHz,16bit, loại giao diện USB-B, giao thức truyền dữ liệu USB2.0;
USB	Loại giao diện là USB-A và giao thức truyền dữ liệu là USB2.0. Hỗ trợ ghi và phát lại, có thể phát các tệp âm thanh định dạng MP3/WAV, hỗ trợ đĩa U định dạng FAT32, định dạng tệp ghi WAV
RS232	Thiết bị đầu cuối Phoenix 4pin 3.81
GPIO	8ch, đầu vào và đầu ra tùy chỉnh, thiết bị đầu cuối Phoenix 12pin 3.81
LAN(Cổng mạng TCP/IP)	Ethernet 10/100/1000MB RJ45
Thông số điện và vật lý
Nguồn điện	AC100-240V±10%,50/60Hz
Tiêu thụ điện năng	24W
Nhiệt độ hoạt động	0 độ -45 độ
Độ ẩm tương đối	30%-70％R.H.
Kích thước	484mm280mm44mm
Kích thước gói	570mmx410mmx135mm
Trọng lượng tịnh	3,1kg
Trọng lượng vận chuyển	3,6kg
