M-7216 là nền tảng xử lý âm thanh AI kiến trúc mở thế hệ mới tích hợp âm thanh analog, âm thanh mạng Dante, âm thanh mạng VaiLink và âm thanh kỹ thuật số UAC. Nó cung cấp các chức năng như kết nối, trộn, định tuyến, xử lý chung và AI cũng như đầu ra cho nhiều loại tín hiệu khác nhau. Nền tảng xử lý này tập trung vào khả năng truy cập âm thanh mạng kỹ thuật số, khiến nó trở thành giải pháp tối ưu cho các ứng dụng trong phòng hội thảo, hội trường đa chức năng và hệ thống âm thanh mạng phân tán tại trung tâm chỉ huy, trường đại học, sân vận động, v.v.
Tính năng sản phẩm
Truy cập âm thanh mạng kỹ thuật số: Hỗ trợ các ứng dụng âm thanh mạng phân tán, tăng cường tích hợp hệ thống âm thanh trên các nền tảng khác nhau.
Xử lý âm thanh AI :Thuật toán AI có độ chính xác cao,AI- Giảm âm vang, AI-Khử tiếng ồn, AI-AGC
Kiến trúc mở Nền tảng thiết kế âm thanh:
Sử dụng các công cụ tích hợp Audio Designer, thao tác kéo và thả mô-đun phần mềm, cấu trúc liên kết xử lý âm thanh tùy chỉnh và logic điều khiển. Xây dựng và trực quan hóa quy trình xử lý tín hiệu,
Được thiết kế cho các kỹ sư với giao diện hoạt động đầy đủ.
Các yếu tố, phong cách và phương thức tương tác có thể tùy chỉnh.
Hỗ trợ xác định giao diện trang bắt đầu, nhảy trang, tạo nhiều điều khiển, thay đổi vị trí và kích thước điều khiển. một giao diện duy nhất có thể hỗ trợ nhiều trang
Điều khiển động: Hỗ trợ sửa đổi động các thuộc tính điều khiển trong quá trình vận hành.
Kênh âm thanh toàn diện:8 đầu vào micrô/đường truyền cân bằng, 8 đầu ra đường truyền analog, kênh âm thanh UAC 2x2 và mô-đun xử lý logic và xử lý âm thanh tích hợp mạnh mẽ.
Kênh âm thanh mạng nâng cao:Với 128 (64x64) kênh âm thanh mạng Dante dự phòng và 16 kênh âm thanh mạng VaiLink (8x8), đảm bảo truyền âm thanh chất lượng cao.
Giao thức điều khiển mở: có thể được điều khiển và quản lý thông qua mạng, cổng nối tiếp RS232
Mạng PoE+: Xây dựng trong 4 giao diện mạng PoE+ để cấp nguồn và quản lý trực tiếp 4 thiết bị AoIP (Âm thanh qua IP).
Micrô ma trận trần A1D: Công cụ mô phỏng và thiết kế micrô mảng trần ma trận A1D tích hợp
cài đặt trước: Lưu trữ tới 1000 cài đặt trước để thu hồi và thiết lập nhanh chóng nhằm đảm bảo hoạt động hiệu quả.
Chứng nhận
CN
CN
ISO
ISO

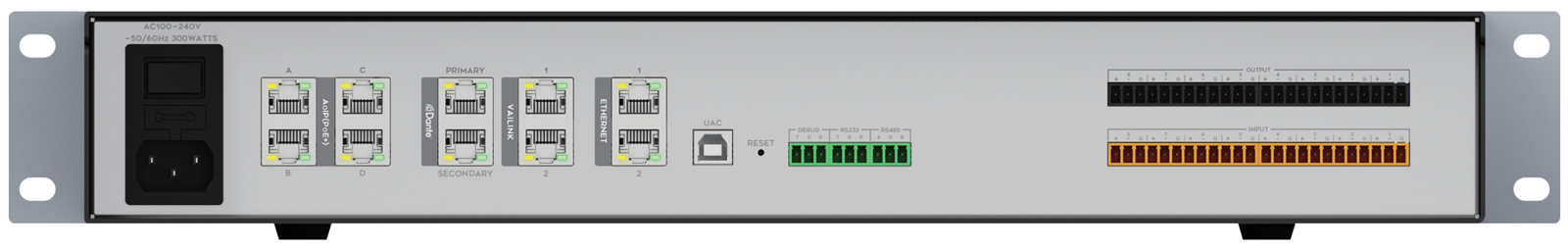

Bảng điều khiển phía sau
Chú phổ biến: kiến trúc mở ai dsp, Trung Quốc nhà sản xuất, nhà cung cấp, nhà máy kiến trúc mở ai dsp
THÔNG SỐ KỸ THUẬT
|
Hiệu suất chung |
||
|
Lõi xử lý |
ADSP-21593/Dual-core DSP+ARM/ 64-bit 1.8G 6-Bộ xử lý lõi/NPU tích hợp tăng tốc mạng thần kinh AI/Sức mạnh tính toán lên tới 2,8T |
|
|
Số đặt trước |
1000 |
|
|
Tốc độ lấy mẫu |
48kHz, 24bit |
|
|
Đáp ứng tần số (A/D/A) |
20Hz-20kHz (±0,2dB) |
|
|
Dải động (A/D/A) |
>Tăng 110dB,trọng số A(20Hz-20kHz@0dB) |
|
|
Tiếng ồn đầu vào tương đương |
Nhỏ hơn hoặc bằng -125dBu |
|
|
THD |
Nhỏ hơn hoặc bằng 0.005%@1kHz |
|
|
Cách ly kênh |
Nhỏ hơn hoặc bằng -105dB@+20dBu,1kHz |
|
|
Độ trễ (A/D/A) |
5,8 mS, đầu vào được chuyển đến đầu ra |
|
|
Nhiễu xuyên âm |
Nhỏ hơn hoặc bằng -105dB@+20dBu,1kHz |
|
|
Tỷ lệ S/N |
>110dB |
|
|
Đầu vào âm thanh/đầu ra |
||
|
Đầu nối |
Khối đầu cuối 3,81 mm |
|
|
Số lượng kênh analog |
8 đầu vào micrô/đường truyền cân bằng, 8 đầu ra đường truyền analog |
|
|
Số lượng kênh Dante |
64 x 64 |
|
|
Sức mạnh ảo |
DC 48±6V,10mA |
|
|
Trở kháng đầu vào |
Cân bằng 2KΩ |
|
|
Trở kháng đầu ra |
Cân bằng 200Ω |
|
|
Mức đầu vào tối đa |
20dBu |
|
|
Mức đầu ra tối đa |
20dBu |
|
|
Tăng đầu vào tối đa |
40dB |
|
|
Tăng đầu ra tối đa |
NA |
|
|

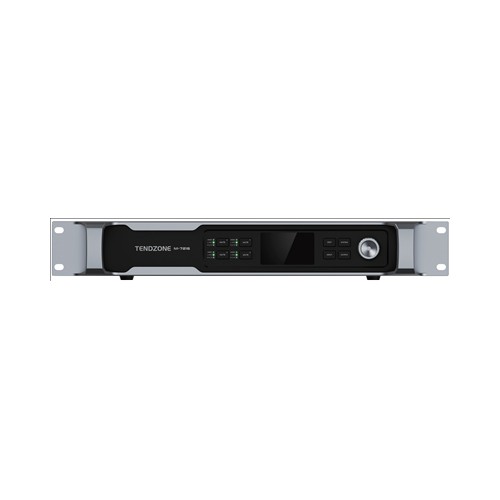

Bảng điều khiển phía trước |
||
|
Đèn báo |
Nguồn/CHẠY/LIÊN KẾT |
|
|
Màn hình hiển thị |
Màn hình LCD màu 1,8" Hiển thị tên thiết bị, địa chỉ IP, mức đầu vào/đầu ra và trạng thái tắt tiếng, cảnh hiện tại, phiên bản phần mềm |
|
|
Nút chọn |
Một nút ấn để xoay |
|
|
Bảng điều khiển phía sau |
||
|
UAC(Âm thanh hai chiều USB) |
Card âm thanh 2x2, tốc độ lấy mẫu 48kHz,16bit, loại giao diện USB-B, giao thức truyền dữ liệu USB2.0; |
|
|
USB |
Loại giao diện là USB-A và giao thức truyền dữ liệu là USB2.0. Hỗ trợ ghi và phát lại, có thể phát các tệp âm thanh định dạng MP3/WAV, hỗ trợ đĩa U định dạng FAT32, định dạng tệp ghi WAV |
|
|
Dante TIỂU HỌC & TRUNG HỌC |
/ |
2X1000MRJ-45; 16x16;Hỗ trợ dự phòng, chế độ chuyển mạch; |
|
RS232 |
Thiết bị đầu cuối Phoenix 4pin 3.81 |
|
|
GPIO |
8ch, đầu vào và đầu ra tùy chỉnh, thiết bị đầu cuối Phoenix 12pin 3.81 |
|
|
LAN(Cổng mạng TCP/IP) |
2 X Ethernet 10/100/1000MB RJ45 4 X POE+ |
|
|
Thông số điện và vật lý |
||
|
Nguồn điện |
AC100-240V±10%,50/60Hz |
|
|
Tiêu thụ điện năng |
200W |
|
|
Nhiệt độ hoạt động |
0 độ -45 độ |
|
|
Độ ẩm tương đối |
30%-70％R.H. |
|
|
Kích thước |
1,5U, 483*340*66mm |
|
|
Kích thước gói |
570mmx410mmx135mm |
|
