Tổng quan
Dòng CLIMBER-1009 là máy chủ thiết bị đầu cuối đa chức năng 12-trong{2}} mới nhất của TENDZONE, được xây dựng dựa trên nhiều năm kinh nghiệm phát triển sản phẩm tích hợp. Giải pháp tiên tiến này kết hợp các thuật toán âm thanh, codec video, điều khiển tập trung, xử lý phương tiện, liên lạc từ xa và các công nghệ khác của TENDZONE. Được hỗ trợ bởi bộ xử lý lõi nội địa, CLIMBER-1009 là thiết bị tích hợp đa chức năng thế hệ tiếp theo được tối ưu hóa cho các hệ thống nhúng.
Được thiết kế với mục đích linh hoạt, sản phẩm này có thiết kế thẻ plug-in để đáp ứng các nhu cầu cụ thể theo từng tình huống khác nhau. Nó tích hợp một loạt chức năng bao gồm hội nghị video từ xa, ghi và phát sóng cục bộ, khuếch đại âm thanh, chuyển đổi ma trận video, kiểm soát môi trường ngoại vi, cảm ứng thống nhất tập trung, codec đầu vào và đầu ra phân tán, truy cập IPC, bộ chuyển đổi gigabit POE, v.v. CLIMBER-1009 lý tưởng cho các ứng dụng trong phòng hội thảo đa phương tiện, lớp học thông minh, giảng đường, hội trường đa chức năng, trung tâm chỉ huy và điều phối di động cũng như các môi trường khác.
Máy chủ thiết bị đầu cuối đa chức năng 12-trong{1}} này hỗ trợ nhiều hoạt động khác nhau như cuộc họp cục bộ và từ xa, phát trực tiếp từ xa, đào tạo, giám sát, giảng dạy và lệnh di động. Nó cung cấp khả năng tích hợp liền mạch với nhiều thiết bị ngoại vi nghe nhìn và môi trường khác nhau, cho phép vận hành thông minh và hiệu quả. Nó có thể được cấu hình như một thiết bị tất cả trong một siêu hội tụ với máy tính OPS tích hợp, trình chiếu màn hình không dây và mô-đun micrô không dây, cung cấp giải pháp toàn diện giúp tiết kiệm không gian và đơn giản hóa tương tác của người dùng.
Với thế hệ chip xử lý phương tiện mới, CLIMBER{0}} mang lại hiệu suất mạnh mẽ và hỗ trợ codec video H.265 4K@60fps, nâng cao cả chất lượng hình ảnh và âm thanh để có trải nghiệm HD vượt trội. Ngoài ra, nó còn có những cải tiến đáng kể về khả năng tương thích, khả năng thích ứng mạng, quản lý độ trễ, chống mất gói, xử lý đa màn hình và xử lý đa chức năng đồng thời, khiến nó trở thành giải pháp tối ưu cho chính phủ, doanh nghiệp, an toàn công cộng, giáo dục, y tế và các lĩnh vực khác.
Đặc trưng
Máy tính OPS:
- Xây dựng trong Máy tính OPS, Đáp ứng các yêu cầu văn phòng và có thể cài đặt phần mềm văn phòng, chẳng hạn như Tencent Meet, để tổ chức hội nghị truyền hình dựa trên phần mềm. (Có thể tùy chỉnh với OPS trong nước theo nhu cầu cụ thể).
Điều khiển tập trung thông minh:
- Điều khiển tích hợp thiết bị đa phương tiện thông qua máy tính bảng hội nghị, cho phép quản lý thống nhất âm thanh và video, hội nghị video, ghi âm, phát sóng và các thiết bị ngoại vi của bên thứ ba.
- Hỗ trợ các giao diện điều khiển trung tâm phổ biến như RS232/485/IR/IO/RELAY để dễ dàng tích hợp với các thiết bị khác.
- Hỗ trợ giao thức Zigbee IoT cho các tùy chọn điều khiển bổ sung.
- Điều khiển hai chiều qua một liên kết nối tiếp duy nhất để đơn giản hóa việc quản lý hệ thống.
- Kết hợp điều khiển có dây với điều khiển IoT không dây để đảm bảo hoạt động ổn định và chống nhiễu.
Ma trận video 4K độ phân giải cao:
- Ma trận video liền mạch 4-vào-6- 4K60 HD với độ linh hoạt hoàn toàn cho nhiều cấu hình màn hình.
- Hỗ trợ các tình huống đa dạng như phòng hội nghị đa phương tiện, lớp học đa phương tiện và trung tâm chỉ huy.
- Tạo điều kiện thuận lợi cho việc điều khiển, hiển thị, tăng cường âm thanh và các yêu cầu khác tập trung cục bộ.
- Hỗ trợ công nghệ mã hóa Hệ thống tương tác phân tán thông tin đa phương tiện (MIDIS), hoạt động như giao diện đầu vào/đầu ra phân tán.
Bộ xử lý âm thanh kỹ thuật số:
- Giao diện âm thanh 8-in{1}}out đầy đủ tính năng, bao gồm hỗ trợ âm thanh mạng tích hợp và âm thanh HDMI.
- Thuật toán âm thanh 5A tích hợp giúp giảm tiếng vang và tiếng ồn, lý tưởng cho môi trường lớp học và phòng hội thảo.
- Bộ khuếch đại kỹ thuật số tích hợp với công suất định mức 2×100W cho hiệu suất âm thanh rõ ràng, mạnh mẽ.
Hội nghị truyền hình:
- Chức năng ghi và phát lại cục bộ cho hội nghị truyền hình.
- Hỗ trợ các cuộc gọi SIP tương tác từ xa, cho phép giao tiếp âm thanh và video hai chiều để cộng tác từ xa.
- Ủy quyền tương tác nhiều bên tùy chọn để tích hợp liền mạch với nền tảng hội nghị truyền hình của bên thứ ba, hỗ trợ các giao thức tiêu chuẩn.
Micro không dây:
- Máy chủ thu sóng UHF, hỗ trợ truy cập micrô cầm tay không dây, để tăng cường âm thanh cục bộ, ghi âm hội nghị, tăng cường bài phát biểu trong hội nghị video;
Chiếu màn hình không dây:
- Hỗ trợ hiển thị không dây hình ảnh máy tính để bàn của thiết bị di động, điện thoại thông minh hoặc máy tính bảng lên màn hình bằng cách sử dụng khóa nhỏ hoặc máy chiếu màn hình.
Chuyển mạch mạng POE:
- Hỗ trợ cấp nguồn, hình ảnh và điều khiển IPC qua một cáp duy nhất, đơn giản hóa việc nối dây và lắp đặt.
- Kiểm soát mạng TCP/UDP cho các thiết bị của bên thứ ba, tăng cường tích hợp hệ thống.
- Cung cấp tài liệu giao diện API để tích hợp tùy chỉnh.
Ghi và phát lại cục bộ:
- Hỗ trợ ghi cục bộ từ 4 đến 6 luồng video, cho phép truy cập và lưu trữ video dễ dàng.
- Lý tưởng để ghi lại cuộc họp, phát sóng sự kiện trực tiếp và các buổi đào tạo.
Giao diện đầu vào/đầu ra:
- Hỗ trợ tích hợp với các hệ thống tương tác phân tán đa phương tiện để lập kế hoạch và ra lệnh phân tán.
- Cung cấp nhiều tùy chọn I/O để kết nối và quản lý hệ thống linh hoạt.
Truy cập IPC:
- Hỗ trợ tới 16 đầu vào video IPC, với khả năng xử lý đầu ra và ghi cục bộ.
- Lý tưởng cho các môi trường yêu cầu tích hợp giám sát và giám sát video.
Ổn định và đáng tin cậy:
- Được xây dựng trên hệ thống Linux nhúng, đảm bảo khả năng miễn nhiễm với virus và cung cấp môi trường vận hành an toàn.
- Thiết kế cấu trúc cấp nhà cung cấp dịch vụ để hoạt động liên tục 24/7, giúp hệ thống có độ tin cậy cao và phù hợp với các ứng dụng quan trọng.
- Thiết bị có thể được lắp đặt trong tủ tiêu chuẩn hoặc sử dụng độc lập, cung cấp các tùy chọn lắp đặt linh hoạt.
- Màn hình LCD phía trước để dễ dàng theo dõi và cập nhật trạng thái.
- Công tắc nguồn kép (nguồn cứng và nguồn mềm) giúp vận hành liền mạch và chức năng chờ/đánh thức hệ thống.

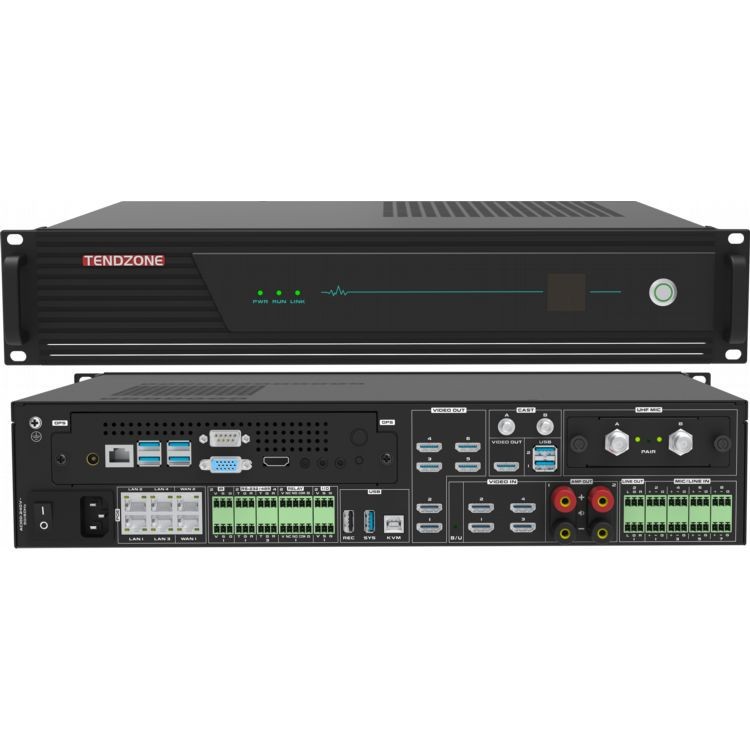

Hình ảnh bảng điều khiển phía sau:
(1) Máy tính OPS ( 2 ) Công tắc nguồn máy chủ (3) Nguồn máy chủ ( 4 ) Cổng Gigabit Ethernet * 6 (4 trong số đó là POE) ( 5 ) Giao diện hồng ngoại IR * 2 ( 6 ) RS-232/485 giao diện * 3 + RS-232/485 cổng gỡ lỗi * 1 ( 7 ) Cổng điều khiển ELAY * 2 ( điện áp và dòng điện: 12V/không quá 1A ) ( 8 ) Giao diện I/O*2 ( điện áp và dòng điện: 12V/không quá 1A ) ( 9 ) USB Type-A *2, USB Type-B*1 (10) Cổng đầu ra HDMI* 6 ( {{30 }} ) Cổng đầu vào HDMI *4 ( 1 2 ) Đầu nối bộ khuếch đại 100W@8 ohm * 2 cặp ( 13 ) Đầu ra âm thanh nổi đầu cuối L/R Phoenix * 2 ( 4 âm thanh độc lập tổng số đầu ra ) (14) Cổng đầu vào MIC/LINE * 8 (15) Trình chiếu không dây CAST (16) Mô-đun nói không dây UHF
Chú phổ biến: bộ xử lý tích hợp 12 trong một, nhà sản xuất, nhà cung cấp, nhà máy sản xuất bộ xử lý tích hợp 12 trong một tại Trung Quốc
THÔNG SỐ KỸ THUẬT
|
dự án |
Thông số kỹ thuật |
|
An toàn và ổn định |
Áp dụng kiến trúc hệ thống cấp công nghiệp, được phát triển dựa trên hệ thống LINUX, không có virus |
|
Giao diện dữ liệu |
2 USB Loại A, 1 USB Loại B |
|
Camera mạng |
12 camera mạng cục bộ, 4 chuyển tiếp mạng |
|
Bộ giải mã video |
Tối đa 4 kênh mã hóa 1080P60, tối đa 4 kênh giải mã 1080P@60 hoặc 8 kênh mã hóa 1080P@30 và 8 kênh giải mã 1080P@30; |
|
Giao thức âm thanh và video |
Âm thanh hỗ trợ G.711, G.722, G722.1, G722.1C, AAC và hỗ trợ giải mã luồng mã âm thanh Video hỗ trợ H.264HP, MP, BP, H265MP |
|
Thiết bị đầu cuối hiển thị |
Chức năng chia nhỏ video tích hợp, có thể thực hiện tổng hợp màn hình đơn/hình trong ảnh/hình ngoài, lớp phủ phụ đề, lớp phủ tên thiết bị đầu cuối và hiển thị logo trạm ở dạng đơn, đôi, ba, bốn, năm, sáu, bảy, tám, chín, mười, mười ba và mười sáu màn hình chia nhỏ |
|
bảng điều khiển |
Hỗ trợ nhiều bảng điều khiển, màn hình cảm ứng Android có dây 10,1- inch tùy chọn (tiêu chuẩn không có giá treo tường, không hỗ trợ POE), màn hình cảm ứng máy tính để bàn PoE mạng 10,1-inch, 10.{{5 }}Màn hình cảm ứng treo tường PoE mạng inch (tiêu chuẩn với hộp phía dưới treo tường) |
|
Tốc độ mã hóa |
Tối đa 16 kênh codec 1080P, 512Kbps~16Mbps mỗi kênh |
|
Đầu vào âm thanh |
8-cách Đầu vào đầu cuối Phoenix (hỗ trợ đầu vào MIC nguồn ảo 48V hoặc đường truyền trong đầu vào tuyến tính), 4 -cách đầu vào âm thanh nhúng HDMI, 1-cách đầu vào âm thanh OPS, 1-cách đầu vào âm thanh trình chiếu không dây (tùy chọn), đầu vào âm thanh mô-đun giọng nói không dây 1-way (tùy chọn) |
|
Đầu ra âm thanh |
4-đầu ra âm thanh way line out (hoặc 2 cặp đầu ra âm thanh nổi đầu cuối L/R Phoenix), đầu ra bộ khuếch đại kỹ thuật số 2-way 100W@8 ohm (hoặc 2-way 150W@4 ohm kỹ thuật số đầu ra bộ khuếch đại), 2 -cách đầu ra âm thanh nhúng HDMI ; hỗ trợ điều chỉnh âm lượng, âm thanh hỗ trợ đồng bộ và trộn âm. HDMI OUT1 hỗ trợ khuếch đại tất cả đầu vào âm thanh, HDMI OUT2~HDMI OUT6 chỉ hỗ trợ khuếch đại âm thanh luồng RSTP của mạng. |
|
Đầu vào video |
4 giao diện đầu vào HDMI, 16 đầu vào camera mạng IP; HDMI IN1 và HDMI IN3 hỗ trợ đầu vào với độ phân giải tối đa 4K30, đồng thời hỗ trợ đầu vào HDMI IN2 và HDMI IN4 với độ phân giải tối đa 1920*1080@60; |
|
Đầu ra video |
1) Giao diện đầu ra HDMI kênh 6-, trong đó HDMI OUT2~HDMI OUT6 là đầu ra tín hiệu tương đồng; HDMI OUT1 hỗ trợ độ phân giải tối đa đầu ra 4K30 và HDMI OUT2~HDMI OUT6 hỗ trợ độ phân giải tối đa đầu ra 1920*1080@60; 2) Khi máy tính OPS tích hợp mở cuộc họp Tencent (nếu máy ảnh được kết nối với HDMI IN), màn hình máy tính OPS tích hợp chỉ có thể xuất ra từ HDMI OUT1 và HDMI OUT2~6 chỉ có thể hiển thị màn hình của máy ảnh được kết nối với HDMI IN; 3) Khi OPS tích hợp mở cuộc họp Tencent (khi chỉ có một camera USB được kết nối trực tiếp với cổng USB của OPS dưới dạng bộ sưu tập camera cuộc họp Tencent), màn hình máy tính OPS tích hợp có thể được xuất ra từ HDMI OUT1~ 6; 4) Khi Cuộc họp Tencent không diễn ra, có thể chọn đầu ra HDMI OUT1 và HDMI OUT2~6 từ trình chiếu màn hình không dây, máy tính OPS tích hợp và HDMI IN1~4; |
|
Xử lý âm thanh |
Hỗ trợ tự động khử tiếng vang (AEC), điều khiển khuếch đại tự động (AGC), tự động khử/khử tiếng ồn (ANC /ANS), hủy phản hồi tự động (AFC), ma trận trộn (AM), bù mất gói (PLC) |
|
Xử lý video |
Hỗ trợ điều chỉnh độ phân giải video, chuyển đổi, phân bổ, chia màn hình, hiển thị lớp phủ phụ đề cuộn, lớp phủ tên thiết bị đầu cuối, hiển thị logo trạm và điều chỉnh tham số hình ảnh; lớp phủ phụ đề và tên đầu cuối hỗ trợ điều chỉnh vị trí tùy ý; logo trạm hỗ trợ điều chỉnh vị trí phía trên bên trái, phía trên bên phải, phía dưới bên trái và phía dưới bên phải và hỗ trợ điều chỉnh màn hình trong suốt; |
|
Giao thức truyền thông |
SIP, BFCP luồng kép, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Giao diện mạng |
1 cổng WAN, 5 cổng LAN; hoặc đặt 6 cổng mạng được kết nối đầy đủ; 4 cổng mạng hỗ trợ cấp nguồn PoE; Lưu ý: Nếu bạn cần kết nối với switch PoE của bên thứ ba, chúng tôi khuyên bạn nên sử dụng cổng mạng không hỗ trợ PoE để kết nối với switch PoE của bên kia để đảm bảo rằng một trong các cổng mạng không cung cấp nguồn PoE bên ngoài . Cố gắng không kết nối trực tiếp với nhau bằng giao diện PoE. |
|
Chức năng trộn |
Nó cũng hỗ trợ âm thanh cục bộ, âm thanh nhúng HDMI và các luồng truy cập mạng RTSP âm thanh từ xa vào bộ trộn và có thể tự động chọn trộn; nó cũng hỗ trợ đầu vào âm thanh OPS tích hợp, đầu vào âm thanh chiếu màn hình không dây tích hợp (tùy chọn) và đầu vào âm thanh mô-đun nói không dây tích hợp (tùy chọn) vào bộ trộn; |
|
Điều khiển trung tâm |
Điều khiển trung tâm một chạm: hệ thống chuyển mạch, điều chỉnh âm lượng đầu ra, chuyển đổi nguồn tín hiệu, điều khiển camera, điều khiển ghi và phát sóng, cuộc gọi từ xa, điều khiển môi trường, v.v. Hỗ trợ cấp nguồn 12V cho bảng điều khiển thông qua cổng RELAY; |
|
Giao diện kiểm soát môi trường |
Giao diện 3-cách RS{1}}/485, 1*RS232/RS485 GỠ LỖI , RELAY 2-cách, 2-cách I/O, 2-cách hồng ngoại IR |
|
hội nghị truyền hình |
Hỗ trợ các cuộc gọi hội nghị video điểm-điểm H.323 và gửi luồng phụ trợ; Hỗ trợ các cuộc gọi hội nghị video điểm-điểm SIP và gửi luồng phụ trợ; Một máy duy nhất hỗ trợ tối đa 6-hội nghị bên (thông qua giao thức SIP) , hỗ trợ tạo nhiều mẫu hội nghị, hỗ trợ hội nghị theo lịch và tự động triệu tập hội nghị theo thời gian đã lên lịch; bạn có thể mời thiết bị đầu cuối mới tham gia hội nghị trong thời gian diễn ra hội nghị hoặc loại thiết bị đầu cuối ra khỏi hội nghị; bạn có thể tắt tiếng/bật tiếng bất kỳ địa điểm nào hoặc tắt tiếng/bật tiếng tất cả các địa điểm chỉ bằng một cú nhấp chuột; Khi sử dụng giao thức H.323, đăng ký GK được hỗ trợ và có thể thực hiện cuộc gọi qua các số ngắn; Khi sử dụng giao thức SIP, đăng ký SIP được hỗ trợ và có thể thực hiện cuộc gọi qua các số ngắn; |
|
Luồng đẩy |
Hỗ trợ streaming tới không dưới 8 nền tảng live streaming khác nhau cùng lúc |
|
Chức năng phát trực tiếp |
Hỗ trợ tối đa 10-kênh phát đa hướng, phát sóng trực tiếp và theo yêu cầu |
|
Chức năng ghi âm |
Hỗ trợ được sử dụng làm thiết bị đầu cuối và máy khách phân phối ghi và phát sóng, với tối đa 4 luồng ghi cục bộ (hoặc ghi 1 4ảnh K ), định dạng tệp ghi và phát sóng là MP4 , hỗ trợ sao chép tự động ổ đĩa flash USB, buộc nâng cấp hệ thống ổ flash USB và khôi phục cấu hình ban đầu, hỗ trợ quản lý nội dung tập tin ghi (tải xuống/xuất/chỉnh sửa/xóa) |
|
Đĩa cứng nội bộ |
Ổ cứng cấp giám sát 2TB 3.5-inch tiêu chuẩn, có thể mở rộng thành ổ cứng 12TB qua USB |
|
Truyền thông mạng |
Hỗ trợ 4 -pha trộn và phát lại âm thanh kênh, hỗ trợ ngủ và đánh thức mạng, chuyển đổi hệ thống một chạm |
|
Chức năng bảo trì |
Hỗ trợ quản lý giao diện Web, cung cấp cấu hình nhanh các cổng thiết bị, hỗ trợ sửa đổi mật khẩu cổng Web, sửa đổi địa chỉ IP, khôi phục cài đặt gốc, nâng cấp phần mềm, đèn báo, học hồng ngoại, quản lý nhật ký, gỡ lỗi cổng nối tiếp, gỡ lỗi từ xa Telnet, quản lý vận hành và bảo trì từ xa |
|
Mô-đun máy tính OPS tích hợp |
1) Mô-đun máy tính OPS (phiên bản Windows), cấu hình tiêu chuẩn tích hợp máy tính OPS thế hệ 11, bộ nhớ 16G, ổ cứng 512G, cài đặt hệ điều hành Windows 11 Professional; 2) Có thể cài đặt chức năng Hội nghị Tencent, hỗ trợ sử dụng tín hiệu âm thanh và video bên ngoài làm camera và micrô của Hội nghị Tencent. Đồng thời, giao diện video Hội nghị Tencent có thể được xuất ra thông qua giao diện HDMI OUT1 cục bộ và được khuếch đại thông qua giao diện âm thanh cục bộ; 3) Giao diện HDMI OUT2 được sử dụng làm nguồn thu duy nhất cho đầu vào video Hội nghị Tencent; |
|
Chức năng chiếu màn hình không dây |
1) Mô-đun chiếu màn hình không dây tùy chọn hỗ trợ truyền không dây hình ảnh máy tính để bàn của PC/điện thoại di động/PAD đến các nút đám mây siêu hội tụ thông qua bộ phát chiếu màn hình không dây hoặc máy khách chiếu màn hình và xuất qua giao diện HDMI OUT cục bộ để thực hiện chia sẻ không dây các chức năng như chia sẻ hình ảnh/trình bày/tập tin video/cộng tác văn phòng; 2) USB1 được sử dụng để ghép nối với bộ phát chiếu màn hình không dây; USB2 được sử dụng để nâng cấp phiên bản phần mềm của mô-đun nhận chiếu màn hình không dây; 3) Ăng-ten của mô-đun thu không dây có thể được mở rộng đến trần phòng hội thảo để tăng cường tín hiệu thu của màn chiếu không dây; |
|
Mô-đun nói không dây tích hợp |
Mô-đun tai nghe/kẹp cổ áo/micrô không dây tùy chọn, hỗ trợ ghép nối với các nút đám mây siêu hội tụ làm nguồn âm thanh để tăng cường âm thanh cục bộ, ghi âm cục bộ và ghi âm hội nghị phát sóng cũng như tăng cường giọng nói trong hội nghị video; Mô-đun nhận giọng nói không dây UHF, hỗ trợ 2 micrô nói cùng lúc; |
|
Cài đặt |
Lắp đặt tủ tiêu chuẩn viễn thông 2 U, nên lắp đặt gần thiết bị ngoại vi để giảm khối lượng công việc nối dây |
|
Kích thước thiết bị |
Kích thước sản phẩm: chiều rộng * chiều cao * chiều sâu 436,8mm * 89mm * 320mm |
|
Điện áp và dòng điện đầu vào |
AC100~240V/50~60Hz |
|
Tiêu thụ điện năng của thiết bị |
Không có đầu ra loa ngoài và thiết bị hỗ trợ POE: Mức tiêu thụ điện thông thường Khi hai loa ngoài và thiết bị hỗ trợ POE bên ngoài được kết nối: Tiêu thụ điện năng đầy tải |
|
Trọng lượng thiết bị |
Trọng lượng tịnh của toàn bộ máy là 9,3kg và tổng trọng lượng cả bao bì là 12kg |
|
Nhiệt độ hoạt động |
0~45 độ Đang hoạt động |
|
Độ ẩm Độ cao |
10% đến 90%, độ cao nhỏ hơn hoặc bằng 5000 mét |
80W
350 W
