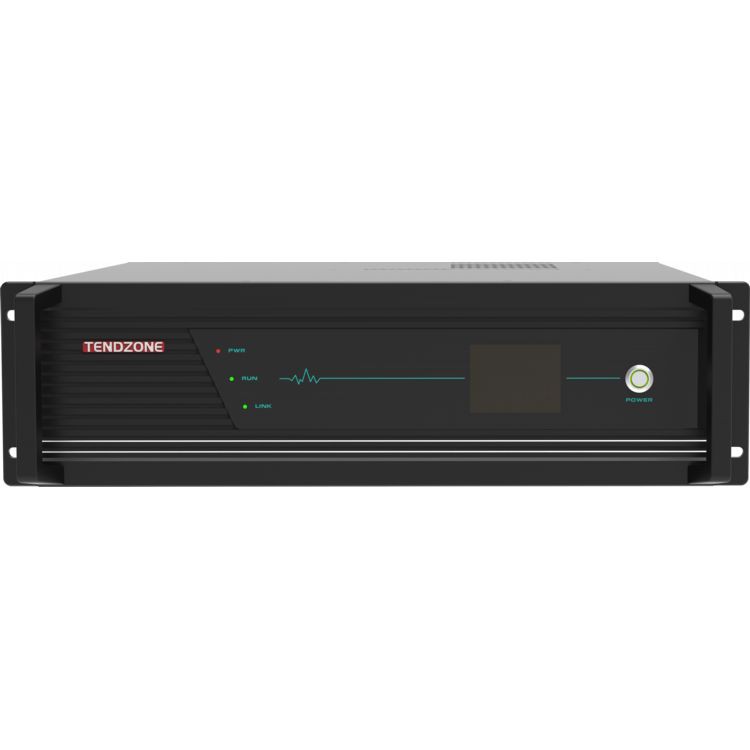

Bộ xử lý tích hợp 13 trong một

dự án

Thông số kỹ thuật

An toàn và ổn định

Áp dụng kiến ​​trúc hệ thống cấp công nghiệp, được phát triển dựa trên hệ thống nhúng, không bị virus xâm nhập

Giao diện dữ liệu

2 USB Loại A, 1 USB Loại B

Camera mạng

16 camera mạng cục bộ, 8 mạng chuyển tiếp âm thanh và video

Bộ giải mã video

Tối đa 4 kênh mã hóa 1080P60, tối đa 4 kênh giải mã 1080P@60 hoặc 8 kênh mã hóa 1080P@30 và 8 kênh giải mã 1080P@30;

Giao thức âm thanh và video

Âm thanh hỗ trợ G.711, G.722, G722.1, G722.1C, AAC, hỗ trợ giải mã các luồng mã âm thanh; hỗ trợ mã hóa luồng mã âm thanh độc lập 8-kênh, hỗ trợ ghi và lưu trữ âm thanh độc lập;

Video hỗ trợ H.264HP, MP, BP, H265MP;

Thiết bị đầu cuối hiển thị

Chức năng chia nhỏ video tích hợp, có thể thực hiện tổng hợp một màn hình/hình trong hình/hình ngoài như chia một màn hình, chia đôi màn hình, chia ba màn hình, chia bốn màn hình, chia năm màn hình chia màn hình, chia sáu màn hình, chia bảy màn hình , chia tám màn hình, chia chín màn hình , chia mười màn hình, chia mười ba màn hình và chia mười sáu màn hình ; tối đa bốn nhóm hiển thị tổng hợp đa màn hình độc lập, hỗ trợ đầu ra màn hình 2K/4K;

bảng điều khiển

Hỗ trợ nhiều bảng điều khiển, màn hình cảm ứng Android có dây 10,1- inch tùy chọn (tiêu chuẩn không có giá treo tường, không hỗ trợ POE), màn hình cảm ứng máy tính để bàn PoE mạng 10,1-inch, 10.{{5 }}Màn hình cảm ứng gắn tường PoE mạng inch (hộp đáy tường nhúng tiêu chuẩn), màn hình cảm ứng hộp 4-inch mạng PoE phiên bản 86

Tốc độ mã hóa

Tối đa 16 kênh codec 1080P, 512Kbps~16Mbps mỗi kênh

Đầu vào âm thanh

8-cách Đầu vào đầu cuối Phoenix (hỗ trợ đầu vào MIC nguồn ảo 48V hoặc đường truyền trong đầu vào tuyến tính), 8 -cách đầu vào âm thanh nhúng HDMI, 16-cách âm thanh RTSP, cách DSP âm thanh , đầu vào âm thanh OPS 1-cách, đầu vào âm thanh trình chiếu màn hình không dây 1-cách, đầu vào âm thanh mô-đun giọng nói không dây 1-cách, truy cập micrô kỹ thuật số của hệ thống âm thanh kỹ thuật số cầm tay (DIGIT mạng MIC cổng, hỗ trợ truy cập liên kết micrô kỹ thuật số 2 tay)

Đầu ra âm thanh

Đầu ra âm thanh 4-way line out, đầu ra bộ khuếch đại kỹ thuật số 4-way 200W@8 ohm, đầu ra âm thanh nhúng HDMI 8 -way, DSP 10-way, 1-way Đầu ra OPS; hỗ trợ điều chỉnh âm lượng, âm thanh hỗ trợ đồng bộ và trộn

Đầu vào video

Giao diện đầu vào HDMI 4K kênh 8-, đầu vào camera mạng IP kênh 16-, đầu vào OPS bên trong kênh 1-, đầu vào chiếu màn hình không dây bên trong kênh 1-

Đầu ra video

Giao diện đầu ra HDMI 8- kênh 4K, phát trực tuyến RTMP kênh 8-, đầu ra OPS bên trong kênh 1-, hỗ trợ chuyển đổi âm thanh đầu ra HDMI

Xử lý âm thanh

Hỗ trợ tự động khử tiếng vang (AEC), điều khiển khuếch đại tự động (AGC), tự động khử/khử tiếng ồn (ANC /ANS), hủy phản hồi tự động (AFC), ma trận trộn (AM), bù mất gói (PLC)

Xử lý video

Hỗ trợ điều chỉnh độ phân giải video, chuyển đổi, phân bổ, chia màn hình, lớp phủ phụ đề và điều chỉnh tham số hình ảnh

Giao thức truyền thông

SIP, BFCP luồng kép, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Giao diện mạng

2 cổng WAN, 6 cổng LAN; hoặc đặt 8 cổng mạng được kết nối đầy đủ; 4 cổng mạng hỗ trợ cấp nguồn PoE;

Chức năng trộn

Hỗ trợ âm thanh cục bộ, âm thanh nhúng HDMI và các luồng truy cập mạng RTSP âm thanh từ xa để vào bộ trộn và có thể tự động chọn trộn; cũng hỗ trợ đầu vào âm thanh OPS tích hợp, đầu vào âm thanh chiếu màn hình không dây tích hợp và đầu vào âm thanh mô-đun nói không dây tích hợp để vào bộ trộn;

Điều khiển trung tâm

Điều khiển trung tâm một chạm: hệ thống chuyển mạch, điều chỉnh âm lượng đầu ra, chuyển đổi nguồn tín hiệu, điều khiển camera, điều khiển ghi và phát sóng, cuộc gọi từ xa, điều khiển môi trường, v.v.

Giao diện kiểm soát môi trường

Giao diện 3-cách RS{1}}/485, 1*RS232/RS485 DEBUG , 2-cách RELAY (với nguồn điện bên ngoài 12V ), 2-cách I/O, {{ 9}}cách hồng ngoại IR

Hội nghị truyền hình

Hỗ trợ các cuộc gọi hội nghị video điểm-điểm H.323 và gửi luồng phụ trợ;

Hỗ trợ các cuộc gọi hội nghị video điểm-điểm SIP và gửi luồng phụ trợ;

Một máy duy nhất hỗ trợ tối đa 6-hội nghị bên (thông qua giao thức SIP) , hỗ trợ tạo nhiều mẫu hội nghị, hỗ trợ hội nghị theo lịch và tự động triệu tập hội nghị theo thời gian đã lên lịch; bạn có thể mời thiết bị đầu cuối mới tham gia hội nghị trong thời gian diễn ra hội nghị hoặc loại thiết bị đầu cuối ra khỏi hội nghị; bạn có thể tắt tiếng/bật tiếng bất kỳ địa điểm nào hoặc tắt tiếng/bật tiếng tất cả các địa điểm chỉ bằng một cú nhấp chuột;

Khi sử dụng giao thức H.323, đăng ký GK được hỗ trợ và có thể thực hiện cuộc gọi qua các số ngắn;

Khi sử dụng giao thức SIP, đăng ký SIP được hỗ trợ và có thể thực hiện cuộc gọi qua các số ngắn;

Trong hội nghị video, nó hỗ trợ truyền âm thanh và video được mã hóa, mã hóa cuộc gọi điểm-điểm và mã hóa cuộc gọi hội nghị video nhiều bên để ngăn âm thanh và video bị nghe lén trong toàn bộ hội nghị;

Chức năng phát trực tiếp

Hỗ trợ tối đa 10-kênh phát đa hướng, phát sóng trực tiếp và theo yêu cầu

Chức năng ghi âm

Hỗ trợ được sử dụng làm thiết bị đầu cuối và máy khách phân phối ghi và phát sóng, hỗ trợ ghi 6 kênh âm thanh và video cùng một lúc; hỗ trợ tổng hợp 1 4Ghi đa màn hình K (tức là 1 kênh màn hình ảo tổng hợp 4K, được tổng hợp bởi nhiều kênh của màn hình 1920*1080; không hỗ trợ ghi nguồn đầu vào 4K HDMI hoặc IPC); định dạng tệp ghi và phát sóng là MP4, hỗ trợ cài đặt sao chép đĩa USB tự động/thủ công, nâng cấp bắt buộc hệ thống đĩa USB và khôi phục cấu hình khởi tạo, hỗ trợ ghi đĩa CD vào USB, hỗ trợ quản lý nội dung tệp ghi (tải xuống/xuất/chỉnh sửa/xóa)

Đĩa cứng nội bộ

Đĩa cứng cấp giám sát 2TB 3.5-inch tiêu chuẩn, hỗ trợ đĩa cứng lên đến 16TB (khe cắm đĩa đơn);

Hỗ trợ các khe cắm đĩa cứng kép và hỗ trợ cài đặt bên trong hai đĩa cứng cấp giám sát;

Hỗ trợ mở rộng đĩa cứng ngoài qua USB;

Tiết kiệm năng lượng và bảo vệ môi trường

Hỗ trợ mạng ngủ và đánh thức, chuyển đổi hệ thống một chạm

Chức năng bảo trì

Hỗ trợ quản lý giao diện Web, cung cấp cấu hình nhanh các cổng thiết bị, hỗ trợ sửa đổi mật khẩu cổng Web, sửa đổi địa chỉ IP, khôi phục cài đặt gốc, nâng cấp phần mềm, đèn báo, học hồng ngoại, quản lý nhật ký, gỡ lỗi cổng nối tiếp, gỡ lỗi từ xa Telnet, quản lý vận hành và bảo trì từ xa

Máy tính OPS tích hợp

Máy tính Fusion OPS, bộ nhớ 16G, ổ cứng 512G

Tích hợp chức năng chiếu màn hình không dây

Hỗ trợ chiếu màn hình bằng một cú nhấp chuột với bộ phát chiếu màn hình không dây, hỗ trợ chiếu màn hình với thiết bị đầu cuối di động PC/điện thoại di động/máy khách PAD, hỗ trợ ăng-ten ngoài để mở rộng tín hiệu thu

Mô-đun nói không dây tích hợp

Hỗ trợ nói chuyện với hai micrô cùng lúc, hỗ trợ bộ phát micrô/kẹp cổ áo/tai nghe cầm tay không dây; hỗ trợ ăng-ten ngoài để mở rộng tín hiệu thu

Cài đặt

Lắp đặt tủ viễn thông tiêu chuẩn 3U

Kích thước thiết bị

Kích thước sản phẩm: rộng* sâu * cao 437 mm* 442 mm* 132,5 mm (bao gồm cả tay cầm)

Kích thước sản phẩm: rộng* sâu * cao 437 mm* 410 mm* 132,5 mm (không bao gồm tay cầm)

Điện áp và dòng điện đầu vào

AC100~240V/50~60Hz

Tiêu thụ điện năng của thiết bị

Tiêu thụ điện năng điển hình50W; tiêu thụ điện năng đầy tải750W

Trọng lượng thiết bị

Trọng lượng tịnh của toàn bộ máy là 14,6 KG, tổng trọng lượng là 16 KG

Nhiệt độ hoạt động

0~45 độ Đang hoạt động

Độ ẩm Độ cao

10% đến 90%, độ cao nhỏ hơn hoặc bằng 5000 mét

Khung máy chủ (bảng điều khiển chính và bảng âm thanh là tiêu chuẩn, các bảng khác là tùy chọn)

Khung máy chủ

Thẻ điều khiển chính tích hợp tiêu chuẩn (MAIN card) và card âm thanh (AUDIO card)

Bảng điều khiển chính (thẻ MAIN)

Bao gồm 8 cổng Gigabit Ethernet (bao gồm 4 POE), 3 cổng RS-232/485, 1*RS232/RS485 DEBUG, 2 cổng RELAY, 2 cổng I/O, 2 cổng IR hồng ngoại, 2 cổng USB Loại A , 1 cổng USB Type-B

Bảng âm thanh (thẻ AUDIO)

Hệ thống phát âm thanh kỹ thuật số Hand-in-Hand, hỗ trợ truy cập liên kết micrô kỹ thuật số 2 Hand-in-Hand (cổng mạng DIGIT MIC), 8-cách đầu vào MIC/LINE của thiết bị đầu cuối Phoenix (hỗ trợ đầu vào MIC nguồn ảo 48V hoặc đường vào đầu vào tuyến tính), 4-cách đầu ra âm thanh dòng thiết bị đầu cuối Phoenix LINE OUT, 4-đầu ra bộ khuếch đại công suất kỹ thuật số chiều (4x200W@8Ω)

Khung máy chủ có thể được trang bị các bo mạch tùy chọn như sau:

Thẻ đầu vào HDMI bốn kênh CR-4I-HDMI

Loại bảng

Một thẻ, thẻ đầu vào HDMI bốn kênh, được cài đặt trong máy chủ để phân phối

Thích ứng máy chủ

Một máy chủ duy nhất hỗ trợ tối đa 2 thẻ đầu vào HDMI

Tín hiệu đầu vào

4-kênh tín hiệu HDMI, hỗ trợ đầu vào tín hiệu âm thanh được nhúng

Đầu nối đầu vào

Đầu nối cái chân cắm 19-loại A

Loại tín hiệu

HDMI, DVI-D, tự động nhận dạng tín hiệu đầu vào

Nghị quyết

Độ phân giải đầu vào tối đa 4K30

Định dạng âm thanh

Hỗ trợ định dạng PCM

tiêu chuẩn

Hỗ trợ HDMI 2.0

Quản lý EDID

Hỗ trợ nhập EDID

Các tính năng khác

Hỗ trợ chức năng lớp phủ ký tự

Thẻ đầu ra HDMI bốn chiều CR{1}}O-HDMI

Loại bảng

Một thẻ đầu ra HDMI bốn kênh, được cài đặt trong máy chủ để phân phối

Thích ứng máy chủ

Một máy chủ duy nhất hỗ trợ tối đa 2 thẻ đầu ra HDMI

Tín hiệu đầu ra

4-tín hiệu HDMI kênh, hỗ trợ đầu ra tín hiệu âm thanh được nhúng

Đầu nối đầu vào

Đầu nối cái chân cắm 19-loại A

Loại tín hiệu

HDMI, DVI-D

Nghị quyết

Độ phân giải đầu ra tối đa 4K30

tiêu chuẩn

Hỗ trợ HDMI 2.0

Các tính năng khác

Hỗ trợ định dạng đầu ra có thể cấu hình

Ban OPS CR-OPS-WIN

Loại bảng

Bo mạch OPS, được tải vào máy chủ để phân phối, cấu hình tiêu chuẩn tích hợp máy tính OPS thế hệ thứ 11 OPS-I5A11-16-512 (16G+512G), cài đặt sẵn hệ điều hành Windows 11 Professional; (cấu hình cụ thể có thể được giao hàng)

Thích ứng máy chủ

Một máy chủ duy nhất hỗ trợ tối đa 1 thẻ OPS

Hiệu suất OPS

(Cấu hình cụ thể tùy thuộc vào việc giao hàng)

1. Sáu lõi và mười hai luồng;

2. Tần số chính 2,7GHz-4.6GHz;

3. Cấp độ bộ đệm 3 12MB;

4. Cấu hình bo mạch chủ: I5 11500;

5. Card đồ họa: Intel HD Graphics 750;

6. Độ phân giải 5K60HZ;

7. Tần số cơ bản: 350 MHz;

8. Tần số động: 1,3 GHz;

9. Tiêu thụ điện năng của CPU: 65W;

10. Tiêu thụ điện năng làm việc bình thường: 85W;

11. Công suất tiêu thụ tối đa: 120W;

Card màn hình không dây & thiết bị chiếu màn hình CR-VIA-CAST

Loại bảng

Thẻ mô-đun nhận chiếu màn hình không dây được cài đặt trong máy chủ để phân phối; Thẻ mô-đun nhận trình chiếu màn hình không dây đạt tiêu chuẩn với bộ phát màn hình một phím WIFI VIA-T8; nó được trang bị tiêu chuẩn với 2 ăng-ten thanh ngắn, 2 cáp kéo dài ăng-ten và 2 giác hút để ngăn tủ che chắn tín hiệu chiếu màn hình không dây;

Thích ứng máy chủ

Một máy chủ duy nhất hỗ trợ tối đa 1 thẻ mô-đun nhận trình chiếu màn hình không dây

Hiệu suất trình chiếu không dây

1. Mô-đun Wi-Fi: 5GHz/2.4GHz

2. Băng thông Wi-Fi: 867 MHz

3. Thời gian khởi động:<15s

4. Thời gian phản hồi trình chiếu màn hình: Nhỏ hơn hoặc bằng 3s

5. Thời gian phản hồi ưu tiên: Nhỏ hơn hoặc bằng 2s

6. Hệ thống hỗ trợ: Windows / Mac OS / iOS / Android

7. Chế độ hoạt động: cắm và chạy, chiếu màn hình bằng một cú nhấp chuột

8. Phương thức ghép nối: Cắm cổng USB của đầu thu để tự động ghép nối

9. Độ phân giải truyền: 1920 x 1080

10. Tốc độ khung hình: 30 khung hình / giây trở xuống

11. Giao diện cấp nguồn: USB2.0, USB3.0

12. Giao diện truyền video: USB2.0, USB3.0

13. Phản hồi khi chạm: 10 điểm @Windows/Mac OS

Thẻ Micro Không Dây & Micro Cầm Tay CR-MD-MIC

Loại bảng

Bảng mô-đun nhận giọng nói không dây UHF, được cài đặt trong máy chủ để phân phối; Bo mạch mô-đun nhận giọng nói không dây UHF đi kèm với 2 micrô cầm tay không dây MD-13; đi kèm 2 ăng-ten thanh ngắn, 2 cáp kéo dài ăng-ten và 2 giác hút để ngăn tủ che chắn tín hiệu chiếu không dây;

Thích ứng máy chủ

Một máy chủ duy nhất hỗ trợ tối đa 1 bảng mô-đun nhận giọng nói không dây UHF

Hiệu suất của bảng nói không dây UHF

Thông số thẻ nhận micro không dây:

1. Dải băng tần hiển thị: 470-960MHz (tùy theo khu vực);

2. Phản hồi âm thanh: 20 Hz-18 kHz;

3. Độ méo hài tổng cộng:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100dB;

5. Signal-to-noise ratio: >92dB;

Thông số micro cầm tay không dây:

1. Lõi micro phát cầm tay: loại động;

2. Phạm vi khuếch đại đầu vào: 30 dB;

3. Công suất đầu ra RF: 10 mw;

4. Yêu cầu về nguồn điện: 2 pin kiềm AA (LR6);

5. Tuổi thọ pin: lên tới 10 giờ;

6. Kích thước: 36 x 245 (mm);

7. Trọng lượng: 0,28kg;
