Tổng quan

Bộ điều khiển video wall Tendzone VHM-0306D là thế hệ thiết bị xử lý hình ảnh thông minh mới vừa được công ty chúng tôi ra mắt. Kiến trúc thiết kế FPGA phần cứng thuần túy hỗ trợ hiển thị cửa sổ, xếp chồng và chuyển vùng của tín hiệu full HD đa kênh; nó không chỉ có thể hiển thị hình ảnh động trên nhiều màn hình mà còn hiển thị nhiều hình ảnh động trên một màn hình để đạt được chức năng ghép nhiều cửa sổ; hình ảnh có độ trễ cực thấp, không bị rời rạc và không bị mất khung hình, mang lại khả năng trình bày hình ảnh hoàn hảo.

Nó được thiết kế đặc biệt cho những dịp yêu cầu hiển thị nhiều hình ảnh video chất lượng cao và phù hợp với nhiều ngành khác nhau như giám sát an ninh, chỉ huy quân sự, giáo dục và nghiên cứu, cơ quan chính phủ, xuất bản thông tin, phương tiện quảng cáo, triển lãm, bán thiết bị gia dụng, biểu diễn và giải trí, v.v.

Đặc trưng

Kiến trúc FPGA phần cứng đầy đủ, thiết kế mô-đun, cấu trúc plug-in lai, không có hệ điều hành nhúng và hiệu suất xử lý hình ảnh tuyệt vời;
Hỗ trợ chuyển đổi chéo liền mạch, không có màn hình đen, màn hình bị kẹt, giật, rách, v.v. trong quá trình chuyển đổi;
Hỗ trợ nối màn hình LCD và LED lớn;
Hỗ trợ nhiều định dạng đầu vào tín hiệu, đầu vào HDMI/DP 4K@60Hz, HDMI 4K@30Hz, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
Hỗ trợ đầu ra ở mọi độ phân giải. Thẻ đầu ra 4K hỗ trợ độ phân giải tối đa 4096x2160@30, tối đa 4096 pixel và tối đa 3840 pixel . Thẻ đầu ra 2K hỗ trợ độ phân giải tối đa 1920x1200@60, tối đa 2560 pixel và tối đa 1920 pixel.
Chế độ điều khiển: WEB, cổng nối tiếp RS232 và cổng LAN;
Các lệnh cổng nối tiếp có thể thực hiện gọi cảnh, lưu cảnh, quay vòng cảnh, chuyển đổi tín hiệu, truy vấn và cài đặt IP, v.v.
Hỗ trợ chức năng hiển thị ký tự tùy chỉnh OSD nguồn tín hiệu đầu vào, bạn có thể đặt phông chữ, kích thước, màu sắc, độ trong suốt, vị trí của ký tự, v.v.
Hỗ trợ điều khiển WEB, hỗ trợ máy tính, điện thoại di động, máy tính bảng và các thiết bị điều khiển hệ thống khác và tương thích với nhiều trình duyệt. Thông qua giao diện người dùng WEB, có thể thực hiện phát hiện kết nối bảng tín hiệu, chuyển đổi tín hiệu, gọi cảnh, lưu cảnh, thăm dò cảnh, quản lý nâng cấp trực tuyến, khôi phục cài đặt gốc, v.v. (thẻ điều khiển nâng cao);
Hỗ trợ xem trước tín hiệu nguồn đầu vào và hiển thị tiếng vang hình ảnh màn hình lớn (thẻ điều khiển nâng cao);
Hỗ trợ hiển thị phụ đề cuộn và hiển thị bản đồ nền độ phân giải cực cao (thẻ điều khiển nâng cao);
Hỗ trợ phát hiện theo thời gian thực tất cả các tín hiệu đầu vào, giúp người dùng dễ dàng quan sát và phát hiện trạng thái truy cập của tín hiệu đầu vào;
Hỗ trợ mở cửa sổ tùy ý, lớp phủ, chuyển vùng, chia tách, thu phóng, kéo dài và cắt hình ảnh;
Hỗ trợ hiển thị hình ảnh trong ảnh, hiển thị lớp phủ hình ảnh, hiển thị một màn hình đa màn hình và chức năng ghép màn hình lớn;
Thứ tự lớp và cài đặt thuộc tính của cửa sổ lớp phủ có thể được thực hiện thông qua phần mềm máy tính chủ;
Màn hình hiển thị đầu ra hỗ trợ tối đa 8 cửa sổ trên một màn hình;
Một nguồn đầu vào duy nhất hỗ trợ cửa sổ tùy ý;
Bảng đầu vào và đầu ra hỗ trợ trao đổi nóng;
Hỗ trợ lưu cảnh, gọi cảnh, xem trước cảnh và bỏ phiếu cảnh;
Hỗ trợ nhập và xuất cấu hình nối;
Hỗ trợ cắt xén và hiển thị bất kỳ vị trí nào của nguồn tín hiệu và cùng một tín hiệu có thể hỗ trợ cắt xén bốn lần;
Hỗ trợ chế độ mở cửa sổ cài sẵn và gọi điện linh hoạt;
Hỗ trợ nâng cấp trực tuyến toàn bộ máy, tạo điều kiện thuận lợi cho việc bảo trì, đại tu.

Chú phổ biến: Bộ điều khiển tường video mô-đun 9 thẻ, Trung Quốc Nhà sản xuất, nhà cung cấp, nhà máy sản xuất bộ điều khiển tường video mô-đun 9 thẻ

THÔNG SỐ KỸ THUẬT

Hiệu suất chung
Thông số khung gầm	3 U
Khe cắm thẻ đầu vào	3
Khe cắm thẻ đầu ra	6
Số lượng kênh đầu vào tối đa	12
Số lượng kênh đầu ra tối đa	24
Độ phân giải đầu vào	Độ phân giải cao nhất được hỗ trợ là 3840×2160@ 60Hz
Độ phân giải đầu ra	Độ phân giải được hỗ trợ tối đa 4096x2160@30 Hz
Số lượng cửa sổ	Một màn hình hỗ trợ tối đa 8 màn hình

đầu vào
1 HDMI/1DP (Chọn một)	Hỗ trợ HDMI 2.0 , hỗ trợ DP1.2 , tương thích với HDCP , độ phân giải hỗ trợ 40962160@60Hz và 38402160@60Hz
2-kênh DP	Hỗ trợ DP1.1, độ phân giải hỗ trợ 4096*2160@30Hz và 3840X2160@30 ,
2-kênh HDMI	Hỗ trợ HDMI 1.4, tương thích với HDCP, độ phân giải hỗ trợ 40962160@30Hz và 38402160@30Hz
4-kênh HDMI	Hỗ trợ HDMI 1.3, tương thích với HDCP, hỗ trợ độ phân giải 1920 x 1200 @60Hz
4-kênh DVI	DVI tương thích với HDMI, hỗ trợ chuẩn HDCP và hỗ trợ độ phân giải 1920 x 1200 @60Hz ,
4-kênh VGA	Chuẩn tín hiệu VGA, độ phân giải hỗ trợ 1920x1080P @60Hz ,
4-kênh SDI	Tương thích với HD-SDI, 3G SDI, SD I, hỗ trợ độ phân giải 1920x1080P @60Hz
4-kênh CVBS	Định dạng tín hiệu CVBS, độ phân giải hỗ trợ PAL: 720x576I, NTSC: 720x480I
Thẻ kiểm soát cơ bản	Hỗ trợ điều khiển logic cục bộ, điều khiển 232, chẳng hạn như mở cửa sổ, chuyển vùng, v.v. 2. Hỗ trợ điều khiển trung tâm nhanh RS232 3. Hỗ trợ điều khiển vòng lặp RS232
Thẻ kiểm soát nâng cao	Bản đồ cơ sở, phụ đề, tiếng vang (8 kênh), xem trước, chức năng WEB trong một, bao gồm chức năng thẻ kiểm soát phiên bản cơ sở

đầu ra
DVI	DVI tương thích với HDMI, với độ phân giải tối đa 1920x1200 @60Hz , hỗ trợ 1920×1200@60Hz
HDMI	Tương thích với HDMI, DVI-D, hỗ trợ HDMI 1.3, độ phân giải lên tới 1920x1200 @60Hz , độ phân giải hỗ trợ HDMI 1.3 , hỗ trợ 1920×1200@60Hz
HDMI 4k	Định dạng tín hiệu video hỗ trợ HDMI 1.4 và độ phân giải tối đa hỗ trợ 4096x2160@30Hz

Oở đó
Cấu trúc khung gầm	2 khe cho kênh đầu vào, 3 khe cho kênh đầu ra
Kích thước khung gầm (mm)	436.6 ( W ) x 88.0 ( H ) x 320 ( D )
Trọng lượng (Kg)	5.8
Công suất tiêu thụ (W)	2 5
cung cấp điện	Nguồn điện kép, 100V~240V AC, 50/60Hz
Điều khiển
Điều khiển RS232	Giao diện cổng nối tiếp DB9
Kiểm soát TCP/IP	Tuân thủ giao thức TCP/IP

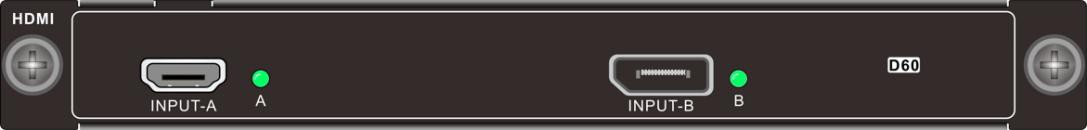

Thẻ đầu vào HDMI2.0 - VMH-1I-HD-4K

311

Hỗ trợ HDMI2.0, tương thích với HDCP, hỗ trợ DP1.2

Độ phân giải đầu vào tối đa 3840x2160 @60Hz

Một tín hiệu đầu vào duy nhất hỗ trợ cửa sổ tùy ý

Hỗ trợ chức năng lớp phủ ký tự tín hiệu đầu vào

Với công nghệ quản lý EDID nhúng, hỗ trợ điều khiển DDC

Với chức năng tiết kiệm khi tắt nguồn

Thẻ đầu vào 4K DP kép-VMH-2I-DP-4K

312

Hỗ trợ DP1.1, tương thích với HDCP

Độ phân giải đầu vào tối đa 3840x2160 @ 30Hz

Một tín hiệu đầu vào duy nhất hỗ trợ cửa sổ tùy ý

Hỗ trợ chức năng lớp phủ ký tự tín hiệu đầu vào

Với công nghệ quản lý EDID nhúng, hỗ trợ điều khiển DDC

Với chức năng tiết kiệm khi tắt nguồn

Thẻ đầu vào HDMI 4K kép-VMH-2I-HD-4K

313

Hỗ trợ các định dạng tín hiệu HDMI, DVI-D, hỗ trợ chuẩn HDMI, tương thích HDCP

Độ phân giải đầu vào tối đa 3840x2160 @ 30Hz

Một tín hiệu đầu vào duy nhất hỗ trợ cửa sổ tùy ý

Hỗ trợ chức năng lớp phủ ký tự tín hiệu đầu vào

Với công nghệ quản lý EDID nhúng, hỗ trợ điều khiển DDC

Với chức năng tiết kiệm khi tắt nguồn

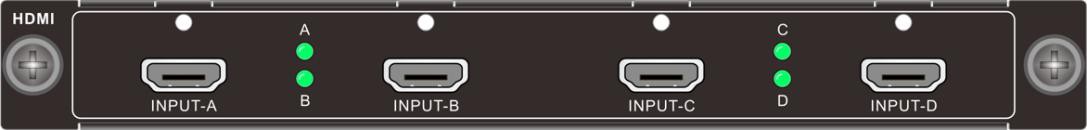

Thẻ đầu vào HDMI bốn kênh-VMH-4I-HD

314

Hỗ trợ các định dạng tín hiệu HDMI, DVI-D, hỗ trợ chuẩn HDMI, tương thích HDCP

Độ phân giải đầu vào tối đa 1920x1200 @60Hz

Một tín hiệu đầu vào duy nhất hỗ trợ cửa sổ tùy ý

Hỗ trợ chức năng lớp phủ ký tự tín hiệu đầu vào

Với công nghệ quản lý EDID nhúng, hỗ trợ điều khiển DDC

Với chức năng tiết kiệm khi tắt nguồn

Thẻ đầu vào Quad DVI-VMH-4I-DV

315

Hỗ trợ các định dạng tín hiệu HDMI, DVI-D, hỗ trợ HDMI1.3, tương thích HDCP

Độ phân giải đầu vào tối đa 1920x1200 @60Hz

Một tín hiệu đầu vào duy nhất hỗ trợ cửa sổ tùy ý

Hỗ trợ chức năng lớp phủ ký tự tín hiệu đầu vào

Với công nghệ quản lý EDID nhúng, hỗ trợ điều khiển DDC

Với chức năng tiết kiệm khi tắt nguồn

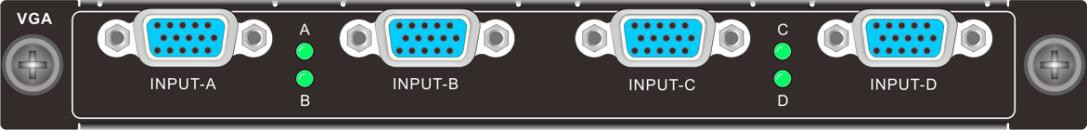

Card đầu vào Quad VGA-VMH-4I-VG

316

Hỗ trợ định dạng tín hiệu VGA

Độ phân giải đầu vào tối đa 1920x 1080 @60Hz

Một tín hiệu đầu vào duy nhất hỗ trợ cửa sổ tùy ý

Hỗ trợ chức năng lớp phủ ký tự tín hiệu đầu vào

Với công nghệ quản lý EDID nhúng, hỗ trợ điều khiển DDC

Với chức năng tiết kiệm khi tắt nguồn

Thẻ đầu vào SDI bốn kênh-VMH-4I-SD

317

Hỗ trợ định dạng tín hiệu SDI, khoảng cách truyền tín hiệu đầu vào và đầu ra lên tới 100m

Độ phân giải đầu vào tối đa 1920x 1080 @60Hz

Một tín hiệu đầu vào duy nhất hỗ trợ cửa sổ tùy ý

Hỗ trợ chức năng lớp phủ ký tự tín hiệu đầu vào

Với công nghệ quản lý EDID nhúng, hỗ trợ điều khiển DDC

Với chức năng tiết kiệm khi tắt nguồn

Thẻ đầu vào CVBS bốn kênh-VMH-4I-AV

318

Hỗ trợ định dạng tín hiệu CVBS, PAL thích ứng và NTSC

Hỗ trợ độ phân giải PAL: 720x576I, NTSC: 720x480I

Một tín hiệu đầu vào duy nhất hỗ trợ cửa sổ tùy ý

Hỗ trợ chức năng lớp phủ ký tự tín hiệu đầu vào

Với công nghệ quản lý EDID nhúng, hỗ trợ điều khiển DDC

Với chức năng tiết kiệm khi tắt nguồn

Thẻ đầu vào âm thanh Quad DVI-VMH-4I-DVA

319

Tín hiệu đầu vào DVI 4-đường (giao diện DVI có âm thanh)

Đầu nối: Cổng cái DVI-I

Tiêu thụ điện năng làm việc bình thường: 7.1W

Định dạng tín hiệu video: tương thích với HDMI, DVI-D

Tiêu chuẩn: Hỗ trợ HDMI1.3, tương thích với HDCP

Độ phân giải đầu vào: lên tới 1920x1200 @60Hz

Định dạng tín hiệu âm thanh: Âm thanh nhúng hỗ trợ các định dạng PCM, Dobly Digital, DTS, DTS-HD

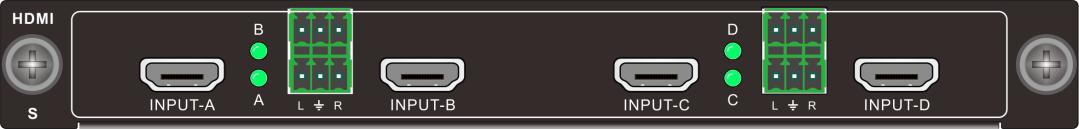

Thẻ đầu vào âm thanh HDMI bốn kênh-VMH-4I-HDA

321

Tín hiệu đầu vào HDMI kênh 4-, tín hiệu âm thanh nhúng analog kênh 4-

Đầu nối: Loại A 19-chân cái, thiết bị đầu cuối âm thanh Phoenix

Tiêu thụ điện năng làm việc bình thường: 9W

Định dạng tín hiệu video: tương thích với HDMI, DVI-D

Tiêu chuẩn: Hỗ trợ HDMI1.3, tương thích với HDCP

Độ phân giải đầu vào: lên tới 1920x1200 @60Hz

Định dạng tín hiệu âm thanh: Âm thanh nhúng hỗ trợ các định dạng PCM, Dobly Digital, DTS, DTS-HD; âm thanh bên ngoài hỗ trợ định dạng PCM, PCM 48KHz

Thẻ giải mã IP bốn kênh-VMH-4I-IP

322

1 giao diện đầu vào RJ45, hỗ trợ giải mã giao thức chuẩn H.264/H.265/RTSP/RTP; 1 2K đầu vào HDMI

RJ45 hỗ trợ giải mã độ phân giải 3840*2160@30; HDMI hỗ trợ đầu vào có độ phân giải lên tới 1920*1200

Hỗ trợ truy cập vào mạng camera của các nhà sản xuất phổ thông trên thị trường (Hikvision, Dahua, v.v.); hỗ trợ 1-kênh 4K30HZ hoặc 2-kênh 4K@24Hz hoặc 4-kênh 1080P@60Hz hoặc 9-kênh 1080P@25Hz hoặc 16-kênh 720P @25Hz hoặc màn hình hiển thị trên tường và giải mã tín hiệu mạng 32-kênh D1

Hỗ trợ nhiều màn hình hiển thị, bao gồm 1 màn hình, 4 màn hình, 9 màn hình, 16 màn hình, 36 màn hình và chia tách tùy chỉnh

Hỗ trợ ONVIF, RTSP và các giao thức truyền phát mạng khác

Hỗ trợ phóng to bất kỳ luồng video nào để lấp đầy cửa sổ

Hỗ trợ tín hiệu đầu vào đơn Hỗ trợ cửa sổ tùy ý

Hỗ trợ điều khiển PTZ của camera mạng

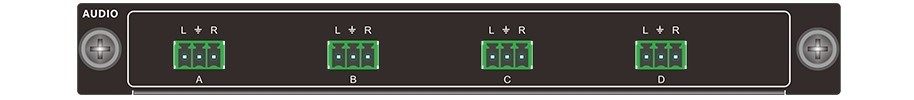

Thẻ đầu ra âm thanh độc lập bốn kênh-VMH-4O-AD

323

4-kênh đầu ra âm thanh analog của thiết bị đầu cuối Phoenix

Trình kết nối: 3-pin thiết bị đầu cuối plug-in

Cổng đầu ra: 4-cách cổng đầu ra Auido

Hỗ trợ chuyển đổi âm thanh độc lập hoặc chuyển đổi đồng bộ nhóm của bức tường video bị ràng buộc

Hỗ trợ điều chỉnh âm lượng đầu ra

Hỗ trợ lưu cảnh và gọi

Hỗ trợ định dạng âm thanh PCM, tốc độ lấy mẫu âm thanh là 48KHz

Thiết bị đầu cuối đầu vào hỗ trợ âm thanh nhúng hoặc bên ngoài

Với chức năng bộ nhớ tắt nguồn

Card đầu ra Quad DVI (hai lớp) - VMH-4O-DV

324

Hỗ trợ các định dạng tín hiệu DVI, HDMI

Độ phân giải đầu ra tối đa là 1920x1200 @60Hz và hỗ trợ độ phân giải đầu ra tùy chỉnh

Màn hình đầu ra hỗ trợ nhiều chức năng như ghép, tách, xếp chồng, thu phóng, kéo giãn, cắt, hình trong ảnh, chuyển vùng, v.v.

Màn hình hiển thị đơn bên ngoài đầu ra hỗ trợ tối đa 2 cửa sổ hiển thị

Với chức năng bộ nhớ tắt nguồn

Thẻ đầu ra HDMI bốn kênh (hai lớp) -VMH-4O- HD

325

Hỗ trợ các định dạng tín hiệu DVI, HDMI

Độ phân giải đầu ra tối đa là 1920x1200 @60Hz và hỗ trợ độ phân giải đầu ra tùy chỉnh

Màn hình đầu ra hỗ trợ nhiều chức năng như ghép, tách, xếp chồng, thu phóng, kéo giãn, cắt, hình trong ảnh, chuyển vùng, v.v.

Màn hình hiển thị đơn bên ngoài đầu ra hỗ trợ tối đa 2 cửa sổ hiển thị

Với chức năng bộ nhớ tắt nguồn

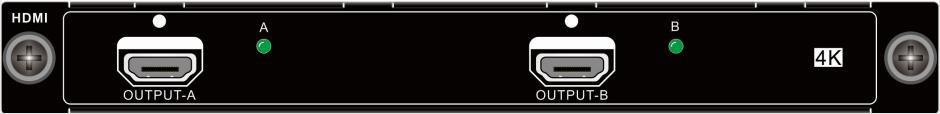

Thẻ đầu ra HDMI 4K kép (Hai lớp) -VMH-2O-HD-4K

326

Hỗ trợ các định dạng tín hiệu DVI, HDMI

Độ phân giải đầu ra tối đa hỗ trợ lên tới 4096x2160 @ 30Hz và hỗ trợ độ phân giải đầu ra tùy chỉnh

Màn hình đầu ra hỗ trợ nhiều chức năng như ghép, tách, xếp chồng, thu phóng, kéo giãn, cắt, hình trong ảnh, chuyển vùng, v.v.

Màn hình hiển thị đơn bên ngoài đầu ra hỗ trợ tối đa 2 cửa sổ hiển thị

Với chức năng bộ nhớ tắt nguồn

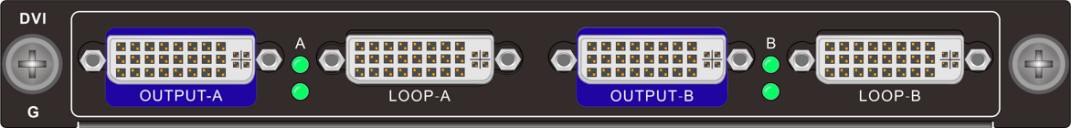

Card đầu ra DVI hai kênh (bốn lớp) - VMH-2O-DV

327

Tín hiệu đầu ra DVI 2-cách

Đầu nối: Cổng cái DVI-I

Tiêu thụ điện năng làm việc bình thường: 8,8W

Định dạng tín hiệu video: DVI tương thích với HDMI

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

Lựa chọn lớp: Hỗ trợ lớp tín hiệu 4 2K hoặc lớp tín hiệu 2 4K@30 hoặc lớp tín hiệu 1 4K@60

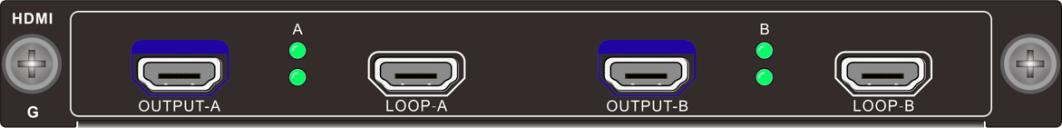

Thẻ đầu ra HDMI hai kênh (bốn lớp) -VMH-2O-HD

328

2-cách tín hiệu đầu ra HDMI;

Đầu nối: Loại A 19-pin cái;

Tiêu thụ điện năng làm việc bình thường: 8,8W;

Định dạng tín hiệu video: tương thích với HDMI, DVI-D;

Tiêu chuẩn: Hỗ trợ HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Card đầu ra DVI một kênh (tám lớp) -VMH-1O-DV

329

1-tín hiệu đầu ra DVI kênh;

Đầu nối: Cổng cái DVI-I;

Tiêu thụ điện năng làm việc bình thường: 8,8W;

Định dạng tín hiệu video: DVI tương thích với HDMI;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Lựa chọn lớp: hỗ trợ các lớp tín hiệu 8-kênh 2K hoặc các lớp tín hiệu 4-kênh 4K@30 hoặc các lớp tín hiệu 2-kênh 4K@60;

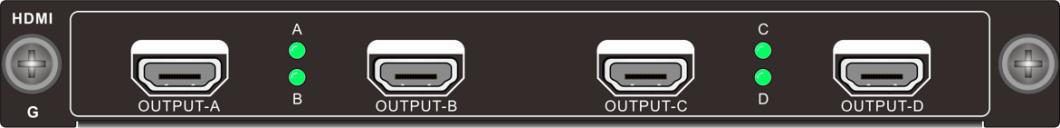

Thẻ đầu ra HDMI một kênh (tám lớp) -VMH-1O-HD

331

1 tín hiệu đầu ra HDMI;

Đầu nối: Loại A 19-pin cái;

Tiêu thụ điện năng làm việc bình thường: 8,8W;

Định dạng tín hiệu video: tương thích với HDMI, DVI-D;

Tiêu chuẩn: Hỗ trợ HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Thẻ kiểm soát phiên bản cơ bản -VMH-CC-DE

332

Hỗ trợ điều khiển logic cục bộ, chẳng hạn như mở cửa sổ, chuyển vùng, v.v.

Hỗ trợ điều khiển trung tâm nhanh RS232

Hỗ trợ điều khiển vòng lặp RS232

Thẻ điều khiển nâng cao -VMH-CC-AE

333

Hỗ trợ điều khiển logic cục bộ, chẳng hạn như mở cửa sổ, chuyển vùng, v.v.

Hỗ trợ điều khiển trung tâm nhanh RS232

Hỗ trợ điều khiển vòng lặp RS232

Hỗ trợ bản đồ cơ sở độ nét cao

Hỗ trợ cuộn phụ đề

Hỗ trợ tiếng vang xem trước

Tích hợp điều khiển giao diện tương tác giữa người và máy tính WEB, thiết kế nhân bản, hỗ trợ máy tính, điện thoại di động, máy tính bảng và các thiết bị điều khiển hệ thống khác và tương thích với nhiều trình duyệt, giúp thao tác thuận tiện hơn

Thông qua giao diện người dùng WEB, có thể thực hiện phát hiện kết nối bảng tín hiệu, chuyển đổi tín hiệu, xem trước tín hiệu, gọi cảnh, lưu cảnh, thăm dò cảnh, quản lý nâng cấp trực tuyến, khôi phục cài đặt gốc, v.v.

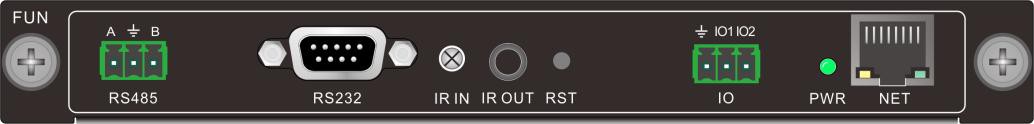

Thẻ kiểm soát môi trường đa chức năng-VMH-IO-FDE

334

Giao diện tín hiệu: 1 3-pin Phoenix RS485 giao diện, 1 đầu nối đực RS232, 1 đầu thu IR IN, 1 giao diện IR OUT 3,5mm, 2 giao diện Phoenix pin IO 3-, 1 giao diện RJ45, 1 nút đặt lại

Hỗ trợ chuyển tiếp nhiều giao thức cổng với nhau; hỗ trợ mạng nối tiếp, cổng nối tiếp với mạng, mạng nối mạng, IO nối tiếp mạng, điều khiển hồng ngoại, học tập hồng ngoại

Hỗ trợ nhiều tốc độ truyền

Mỗi cổng có thể hỗ trợ chuyển tiếp tối đa 30 gói

Điều khiển đầu ra chuyển tiếp, có thể điều khiển nhiều loại thiết bị ngoại vi, có thể phát triển giao diện riêng

Hỗ trợ học tập hồng ngoại

Với chức năng tiết kiệm khi tắt nguồn
