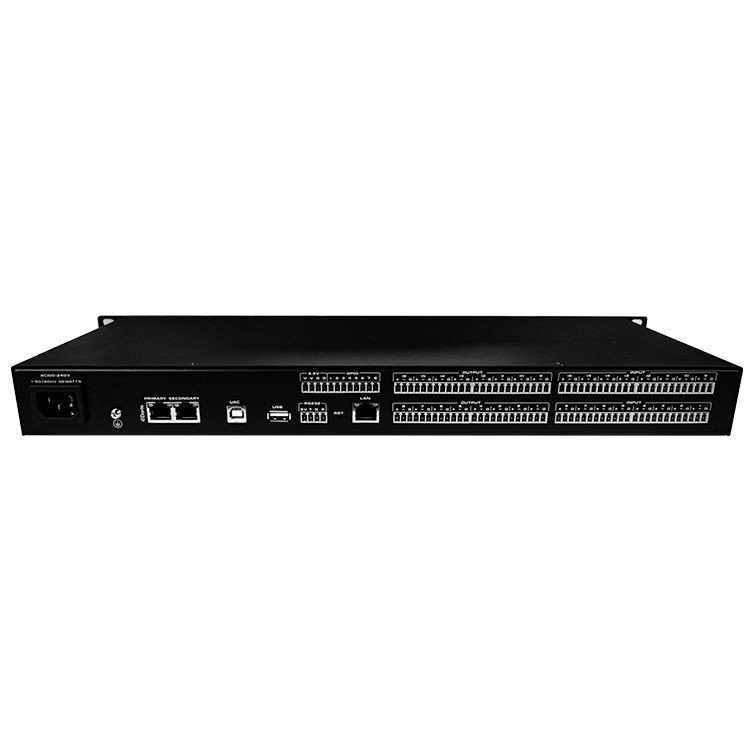

Các thành phần chính của bộ xử lý âm thanh bao gồm phần đầu vào, phần đầu ra và mô-đun xử lý bên trong
Phần đầu vào
Phần đầu vào chủ yếu bao gồm các chức năng sau:
Kiểm soát mức tăng đầu vào: Điều chỉnh mức đầu vào của bộ xử lý, thường trong phạm vi từ -6dB đến +dB.
EQ đầu vào: Thông thường, 4-8 EQ tham số đầy đủ được sử dụng, có thể điều chỉnh tần số, băng thông hoặc giá trị Q và mức tăng.
Độ trễ đầu vào: Xử lý độ trễ của tín hiệu đầu vào, phù hợp với việc điều chỉnh độ trễ tổng thể của loa phụ.
Chuyển đổi phân cực đầu vào: Điều chỉnh pha phân cực của tín hiệu.
Phần đầu ra
Phần đầu ra chủ yếu bao gồm các chức năng sau:
Định tuyến phân bổ tín hiệu đầu vào: Chọn tín hiệu của kênh đầu vào nào sẽ được xuất ra.
Bộ lọc thông cao (HPF) và bộ lọc thông thấp (LPF): lọc tín hiệu tần số cao và tần số thấp tương ứng.
Bộ chỉnh âm (EQ): Điều chỉnh đáp ứng tần số của tín hiệu đầu ra.
Chuyển đổi phân cực: Điều chỉnh phân cực của tín hiệu đầu ra.
Gain Control: Điều chỉnh mức tín hiệu đầu ra.
Delay: Trì hoãn tín hiệu đầu ra.
Giới hạn mức khởi động: Kiểm soát cường độ tín hiệu để tránh quá tải.
Mô-đun xử lý nội bộ
Các mô-đun xử lý nội bộ thường bao gồm các chip và chức năng sau:
Op amps: ví dụ OPA 604, để khuếch đại tiền khuếch đại.
Các chip ADC, chẳng hạn như PCM40, chuyển đổi tín hiệu analog thành tín hiệu số.
Chip DSP: chẳng hạn như ADI940, chịu trách nhiệm về đường cong EQ, cổng nhiễu, nén và điều chỉnh kênh đầu vào khác.
Chip FPGA: điều khiển hoạt động và điều chỉnh thông số của chip DSP.
Các thành phần này phối hợp với nhau để tối ưu hóa quá trình xử lý và truyền tín hiệu âm thanh bằng cách cho phép bộ xử lý âm thanh thực hiện các chức năng như điều khiển khuếch đại, điều chỉnh cân bằng, xử lý độ trễ, chuyển đổi phân cực, định tuyến, cài đặt bộ lọc, v.v.
