Thiết bị đầu cuối lớp học ghi âm và phát sóng cao cấp

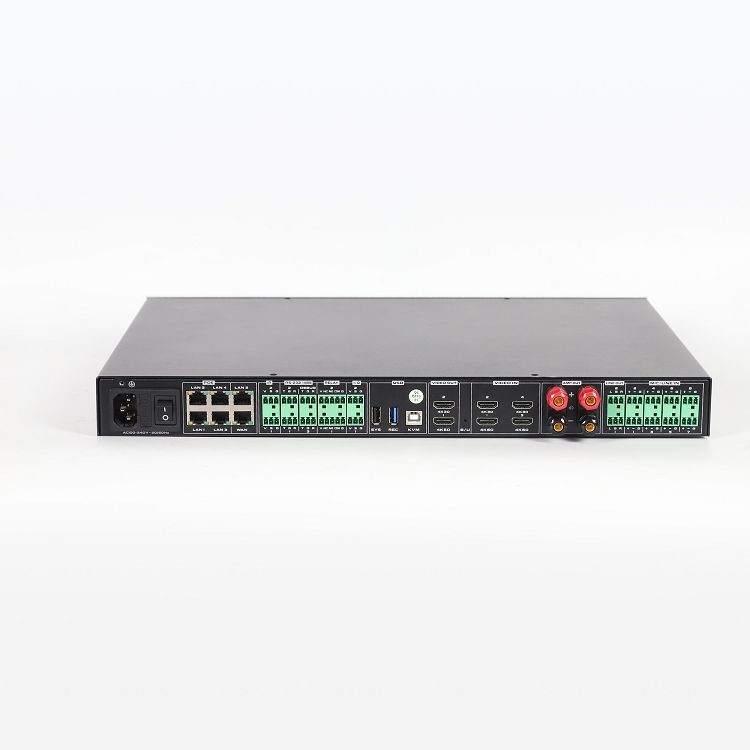

Thiết bị đầu cuối giáo dục thông minh TCN108P RO sử dụng chip xử lý hiệu suất cao mới được nâng cấp. Nó là một thiết bị đầu cuối thông minh tích hợp xử lý âm thanh kỹ thuật số, ma trận video, điều khiển trung tâm giảng dạy, xử lý phương tiện, tương tác video, điều khiển IoT, ghi và phát sóng cửa hàng, bộ chuyển mạch POE và các mô-đun chức năng khác. Máy chủ có RS-232, RS-485, RELAY, I/O, I/R hồng ngoại, USB, đầu nối bộ khuếch đại công suất, đầu vào MIC/LINE IN (hỗ trợ nguồn điện ảo), LINE âm thanh nổi đầu Phoenix Cổng OUT, HDMI, LAN, cổng WAN và các loại giao diện vật lý đầu vào và đầu ra phong phú khác, phù hợp với nhiều thiết bị âm thanh và video cũng như thiết bị kiểm soát môi trường để đáp ứng nhu cầu giảng dạy tin học trong kịch bản ứng dụng của lớp học ghi và phát sóng cửa hàng.

Đầu vào video:4 giao diện HDMI (đầu vào HDMI1 và HDMI3 hỗ trợ 4K30 khi chế độ đạo diễn không được bật), truy cập camera mạng IP cục bộ hỗ trợ không dưới 16 kênh và hỗ trợ chuyển tiếp mạng không dưới 4 kênh;

Đầu ra video:2 giao diện HDMI;

Đầu vào âm thanh:Đầu vào đầu cuối Phoenix 8 kênh, hỗ trợ nguồn điện ảo 48V, đầu vào MIC và đường truyền thích ứng đầu vào tuyến tính;

Đầu ra âm thanh:2 cặp đầu cuối Line OUT Phoenix cho đầu ra âm thanh nổi (L/R có thể xuất nguồn âm thanh độc lập), đầu ra bộ khuếch đại kỹ thuật số 2 kênh 100W@8 ohm;

Cổng điều khiển:3 x RS-232/RS-485, 2 x RELAY, 2 x I/O, 2 x IR hồng ngoại, 1 x Cổng gỡ lỗi ;

Chuyển mạch mạng Gigabit:1 cổng WAN, 5 cổng LAN, có thể chia VLAN, LAN1-LAN4 hỗ trợ cấp nguồn POE;

Giao diện USB:2 x USB Type-A, 1x USB Type-B, hỗ trợ sao chép tự động nội dung đã ghi và nâng cấp hệ thống;

Đĩa cứng:Tích hợp ổ cứng 2TB tiêu chuẩn;

Cài đặt:Lắp đặt giá đỡ 19-inch tiêu chuẩn, chiều cao không quá 1U;

Truy cập cổng ZigBee:Hỗ trợ cổng truy cập thiết bị đầu cuối qua RJ45 và điều khiển mô-đun IoT thông qua bảng điều khiển;

Sự liên quan:Camera theo dõi giảng dạy được kết nối với thiết bị đầu cuối giáo dục thông minh qua cáp mạng và camera được cấp nguồn bằng POE;

Nút chuyển đổi:Công tắc nguồn đôi đảm bảo an toàn cho hệ thống, công tắc mềm công suất cao ở mặt trước, công tắc cứng công suất cao ở mặt sau.

• Hỗ trợ tín hiệu HDMI và truy cập tín hiệu luồng RTSP mạng, mã hóa và giải mã độc lập từng video HDMI, mã hóa 8-kênh 1080P@30 và giải mã 8-kênh 1080P@30; hỗ trợ H.265 và H.264;
• Tương tác video có khả năng chống giật mạng tối đa lên tới 600ms, đảm bảo tiến trình gọi tương tác thông suốt về cơ bản không bị ảnh hưởng khi có hiện tượng giật mạng. Luồng chính và phụ tối đa có thể được điều chỉnh thành 8Mbps, kiểm soát luồng tối đa là 20 lần, khoảng thời gian yêu cầu khung I có thể được điều chỉnh và ngưỡng dung sai lỗi giải mã tối đa là 100;
• Máy chủ có tính năng tổng hợp đa màn hình kết hợp tích hợp, hỗ trợ chuyển đổi video, phân bổ, lớp phủ phụ đề, điều chỉnh tham số hình ảnh và cấu hình khảm;
• Tích hợp chức năng ghi và lưu trữ cục bộ, hỗ trợ tối đa 6 kênh ghi video và âm thanh (chế độ phim và chế độ tài nguyên); hỗ trợ chức năng đẩy phát trực tiếp RTMP và phát trực tiếp có thể tùy ý chọn luồng âm thanh và video được kết nối với máy cục bộ; các video đã ghi có thể được phát theo yêu cầu trên WEB hoặc xuất ra màn hình thông qua HDMI để giải mã và phát lại; hỗ trợ kết nối với nền tảng FTP của bên thứ ba, tải lên chương trình học đã ghi, thời gian tải lên có thể được tùy chỉnh và thời gian ghi có thể được đặt cho mỗi ngày (tối đa 24 giờ);
• Các tập tin MP4 đã ghi có thể được tải xuống từ thiết bị đầu cuối WEB. Bạn có thể chọn tải xuống các tệp chế độ phim hoặc tất cả các tệp. Các tập tin được ghi có thể được sắp xếp theo thời gian và thời lượng ghi. Bạn cũng có thể tải tập tin trực tiếp xuống ổ flash USB.
• Chức năng tổng hợp và chia tách video tích hợp, có thể nhận ra màn hình đơn, màn hình đôi, ba màn hình, chín màn hình, mười sáu màn hình và tổng hợp màn hình đơn/hình trong hình/hình ngoài hình khác và lớp phủ phụ đề;
• Hỗ trợ truy cập vào các hệ thống điều khiển phân tán, hỗ trợ truy cập thiết bị đầu cuối vào xem trước hình ảnh, kiểm soát trực quan hóa phân tán và hiển thị phân tán trên màn hình và được sử dụng làm máy giao diện đầu vào và đầu ra phân tán;
• Chức năng trộn mô-đun bộ xử lý âm thanh: hỗ trợ trộn âm thanh cục bộ, âm thanh nhúng HDMI và luồng âm thanh mạng từ xa vào giao diện âm thanh cục bộ; cũng hỗ trợ trộn âm thanh cục bộ, âm thanh nhúng HDMI và luồng âm thanh mạng vào mô-đun âm thanh mạng;
• Mô-đun xử lý âm thanh, thuật toán xử lý âm thanh AFC, ANS, AEC, AGC tích hợp, được trang bị các mô-đun mở rộng, bộ chỉnh âm, máy nén, độ trễ, bộ giới hạn và trước và sau xử lý; cài đặt trộn, hỗ trợ MIC/LINE, HDMI, đầu vào âm thanh mạng, định tuyến âm thanh có thể cấu hình linh hoạt LINE OUT, HDMI OUT, đầu ra AMP OUT của bộ khuếch đại công suất;
• Hỗ trợ cuộc gọi hội nghị video hai luồng SIP, hỗ trợ tương tác video đa điểm mở rộng và hỗ trợ tương tác video giảng dạy từ xa của bên 1+3-;
• Các giao thức truyền thông: SIP, BFCP luồng kép, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Hỗ trợ tự động sao chép các tập tin ghi máy chủ vào ổ flash USB, hỗ trợ sao chép lớp mới nhất và khóa học một tuần, buộc phải nâng cấp hệ thống ổ flash USB và khôi phục cấu hình ban đầu;
• Web được tích hợp sẵn trạm phát sóng tự động, hỗ trợ các chế độ phát sóng tự động, bán tự động và thủ công; hỗ trợ các hoạt động chuyển đổi, ghi, tạm dừng và dừng màn hình PVW và PGM; vận hành camera, vận hành tổng hợp màn hình và bắt đầu phát sóng trực tiếp; hỗ trợ cài đặt liên kết thời gian biểu;
• Trạm giám đốc hỗ trợ xem trước màn hình máy tính xách tay, màn hình máy tính để bàn, toàn cảnh giáo viên, cận cảnh giáo viên, toàn cảnh học sinh, cận cảnh học sinh, bảng đen bên trái, bảng đen bên phải và màn hình PVW và PGM; và theo chiến lược giám đốc, nó có thể thực hiện điều khiển giám đốc tự động, bán tự động và thủ công.
• Trạm giám đốc hỗ trợ liên kết với nền tảng lịch học và thực hiện ghi tự động, chỉ đạo tự động theo chiến lược lịch học;
• Điều khiển camera của trạm giám đốc, hỗ trợ điều khiển camera mặt trước, cài đặt các vị trí đặt trước, gọi các vị trí đặt trước, hỗ trợ 10 vị trí đặt trước; hỗ trợ điều khiển tiêu cự camera và xoay ngang;
• Trạm giám đốc hỗ trợ điều khiển ghi và phát sóng, hỗ trợ các hoạt động bắt đầu, tạm dừng và dừng ghi và phát sóng; hỗ trợ các hoạt động bắt đầu và dừng phát sóng trực tiếp; hỗ trợ cài đặt đạo diễn tự động, bán tự động và thủ công;
• Bảng điều khiển của đạo diễn hỗ trợ cài đặt bố cục, hỗ trợ 12 cuộc gọi bố cục chế độ tổng hợp video cố định và có thể tùy chỉnh 6 chế độ bố cục;
• Trạm giám đốc hỗ trợ cài đặt bố cục chế độ video cho các kênh HDMI1, HDMI2 và đa màn hình ảo;
• WEB hỗ trợ thay đổi phương thức đăng nhập bảng điều khiển và phương thức đăng nhập hỗ trợ đăng nhập một mật khẩu và tên người dùng + đăng nhập mật khẩu;
• Hỗ trợ tự động thu thập hoặc cài đặt thủ công địa chỉ IP, cổng và thông tin mặt nạ của thiết bị, đồng thời hỗ trợ phân chia Vlan và cấu hình NAT của các cổng mạng;
• Hỗ trợ cài đặt mã hóa video, bạn có thể đặt chất lượng mã hóa video, tốc độ khung hình, tốc độ bit (128K-8}M), độ phân giải, khoảng thời gian khung hình I, khung hình I và hệ số lượng tử hóa khung hình P;
• Hỗ trợ chức năng multicast, bạn có thể đặt địa chỉ multicast và cổng multicast;
• Hỗ trợ cấu hình ghi và phát sóng tự động, thiết lập thông tin luồng truy cập của giáo viên, học sinh, camera bảng đen, cấu hình thủ công mã giám đốc, mã chuyển đổi giám đốc; kênh màn hình ghi âm đạo diễn;
• Hỗ trợ cấu hình mức độ ưu tiên sự kiện kích hoạt sự kiện phát sóng tự động và thời gian lưu giữ sự kiện kích hoạt;
• Quản lý kiểm soát môi trường: bạn có thể định cấu hình các lệnh điều khiển trung tâm cho từng giao diện điều khiển RS232/485, I/O và hồng ngoại, đặt tập lệnh, giao thức, tác vụ theo lịch trình, cổng IoT, liên kết âm thanh và video, đánh thức thiết bị, điều khiển mạng, Huawei điều khiển màn hình (Hongmeng), phân tích hai chiều, Beidou AI và các chức năng điều khiển khác;
• Hỗ trợ truy cập tối đa 16 luồng video mạng, có thể giám sát linh hoạt các giao thức âm thanh và video, dữ liệu băng thông, dữ liệu mất gói mạng của các luồng video được truy cập và đặt khảm cho các luồng video; 2. Dịch vụ chuyển tiếp luồng RTSP, hỗ trợ xem trước và xem từng luồng chuyển tiếp RTSP trên trang WEB, thiết lập từng giao thức âm thanh luồng (AAC, G711, G722) và lựa chọn nguồn truy cập video;
• Hỗ trợ nhập và xuất tệp cấu hình hệ thống, nhập và tải xuống tệp cấu hình máy tính bảng điều khiển Android;
• Video đã ghi có thể được phát theo yêu cầu trên nhiều màn hình trên WEB hoặc xuất ra màn hình thông qua HDMI để giải mã và phát lại; nó cũng hỗ trợ lấy các tệp video của các thiết bị tương tự trong cùng một mạng để xem theo yêu cầu.
