Tổng quan

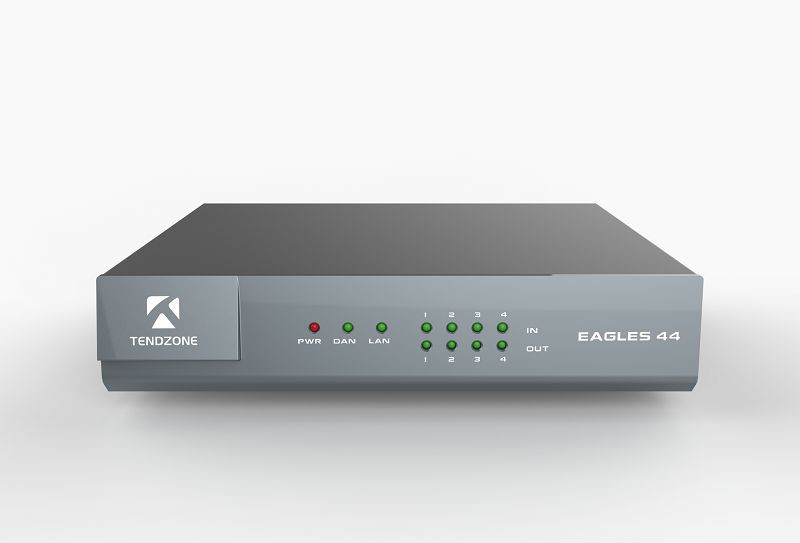

Máy giao diện âm thanh Tendzone EAGLES 44 ứng dụng công nghệ âm thanh mạng Dante có khả năng tương thích tốt, mang đến giải pháp tiết kiệm cho việc truyền tải âm thanh phân tán. Việc kết nối nguồn và dữ liệu (điều khiển+dữ liệu âm thanh) cực kỳ thuận tiện thông qua cáp mạng CAT5/CAT6. Máy giao diện âm thanh có nhiều loại đầu vào hoặc đầu ra để khách hàng lựa chọn, với phương thức lắp đặt đa dạng. Nó có thể được lắp đặt trong tủ, treo tường hoặc nhiều tổ hợp để đáp ứng nhu cầu ứng dụng truyền âm thanh ở nhiều nơi khác nhau..
Đặc trưng
- 4-đầu vào micrô/đường truyền được cân bằng theo chiều, sử dụng giao diện đầu cuối Phoenix 3.81;
- 4-đầu ra đường truyền, sử dụng giao diện đầu cuối Phoenix 3.81;
- Đầu vào có 5 mức khuếch đại có thể điều chỉnh,+48nguồn điện ảo V, đáp ứng các yêu cầu về mức đường truyền, micrô động và kết nối micrô điện dung. Mức tăng có thể được điều chỉnh thông qua phần mềm;
- Giao diện POE, có thể sử dụng các bộ chuyển mạch hỗ trợ Ethernet tuân thủ tiêu chuẩn 802.3af để kết nối các thiết bị kết nối mạng;
- Đèn báo LED hai màu trực quan, hiển thị tín hiệu và trạng thái cắt của kênh;
- Hỗ trợ nguồn điện 24VDC bên ngoài;
- 2-cách GPIO, hỗ trợ kiểm soát số lượng quy trình;
- Giao diện điều khiển nối tiếp hai chiều RS-232;
- Truy cập mạng kép 1000M và có thể đạt được sự phân tách dữ liệu chính và phụ, cũng như cấu trúc mạng chuỗi.
Ở phía saubảng điều khiển
Chú phổ biến: Giao diện dante 4x4, nhà sản xuất, nhà cung cấp, nhà máy giao diện dante 4x4 tại Trung Quốc
THÔNG SỐ KỸ THUẬT
|
Hiệu suất chung |
|
|
Trở kháng đầu vào |
Cân bằng 10K ohms, không cân bằng 5K ohms |
|
Tiếng ồn đầu vào tương đương |
{{0}}dBu@0dB |
|
Mức đầu vào tối đa |
Tăng {{0}}dBu @ 0dB |
|
Độ nhạy đầu ra |
0dBu, -6dBu, -12dBu |
|
Mức đầu ra tối đa |
Tăng {{0}}dBu@0dB |
|
Trở kháng đầu ra |
200 ohm (cân bằng), 100 ohm (không cân bằng) |
|
đáp ứng tần số |
20 Hz -20 kHz, ± 0,5 dB |
|
phạm vi năng động |
>106dB |
|
Tổng độ méo sóng hài của hệ thống (TH+N) |
<0.01% |
|
Cấp độ PoE |
Tuân thủ tiêu chuẩn 802.3af PoE PD cấp 0 |
|
nhiệt độ làm việc |
0 độ -40 độ |
|
điện áp làm việc |
DC12V1A |
|
Kích thước (rộng * cao * sâu) |
214mm x 44mm x 164mm |
